MHLS高壓電機起動水阻柜起動特性及計算機仿真
作者：兆復安
點擊：
次
發布時間：2021-09-22
一、高壓電動機采用MHLS水阻柜（液阻柜）與全壓起動、串固定阻抗降壓起動的機械特性曲
線的對比，如圖1所示：
圖1
曲線1：采用全壓起動方式的轉矩曲線；
曲線2：采用如串電抗器、自藕降壓起動類串固定阻抗降壓起動方式的轉矩曲線；
曲線3：采用液態軟起動裝置時轉矩變化曲線；
曲線4：負載轉矩特性曲線。

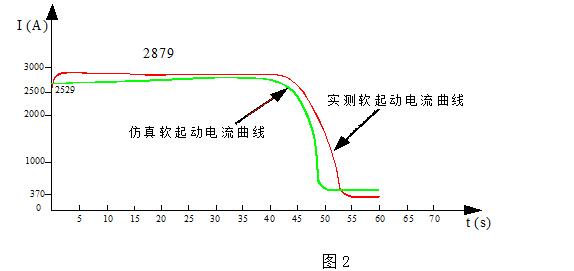

二、 圖2所示為杭州某鋼鐵公司11000kW軸流風機機組采用MHLS水阻柜（液阻柜）后，相應的計算機仿真及實測起動電流曲線對比（產品編號：17030448，電機主要參數：P
e
=11000kW、U
e
=6kV、I
e
=1216A）。
圖2
仿真最大起動電流為2.2I
e
（2700A），起動時間為46s；
實測起動初始電流為2529A，小于2.1I
e
，最大起動電流2879A，小于2.37I
e
，起動時間為53s，起動過程平滑、無二次沖擊。

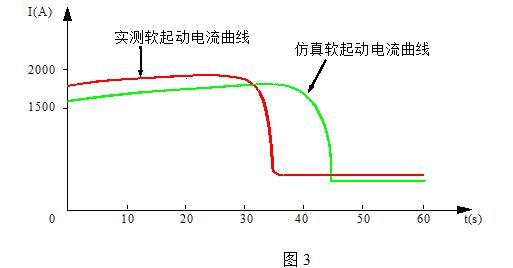

三、 圖3為廣西某鋼廠13500kW同步電動機采用MHLS水阻柜（液阻柜）后，相應的計算機仿真及實測起動電流曲線對比（產品編號：17020680，電機主要參數P
e
=13500kW、U
e
=10kV、I
e
=888A）。
圖3
起動過程的計算機仿真數據為：電機最大起動電流：1658A，小于1.9I
e
，起動時間：45s。
起動過程實測數據為：電機最大起動電流：1900Ａ，小于2.1I
e
，起動時間：35s，起動平滑，無二次沖擊。
四、 圖4、圖5所示分別為山東某鋼廠15000M
3
/h制氧機10000kW俄羅斯同步電動機組采用MHLS水阻柜（液阻柜）后，相應的計算機仿真及實測起動曲線對比，（產品編號：170403024,電機主要參數為：P
e
=10000kW，U
e
=6000V，I
e
=1097A，堵轉電流為I
q
=8.1I
e
，起動時風門開度5%,原采用進口變頻器起動，起動時間10分鐘）。
圖4為起動過程仿真曲線，數據為:電機最大起動電流3100A，小于2.83I
e
，起動時間45s。
圖5為現場實測起動曲線，結果為：起動電流初始值：2200A，小于2.1I
e
，最大起動電流2930A，
小于2.67I
e
，起動時間30s，起動平滑，無二次沖擊。

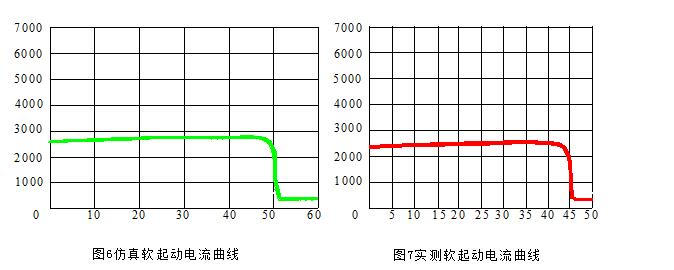

五、 圖6、圖7所示分別為江西某冶煉廠采用德國PGW空壓機組配套ABB公司7300kW、6kV高壓籠型電動機采用MHLS水阻柜（液阻柜）后，相應的計算機仿真及實測起動曲線對比，（產品編號：17071138，電機主要參數：P
e
=7300kW，I
e
=793A，U
e
=6000V，n
e
=1485rpm，起動時風門開度5%）。

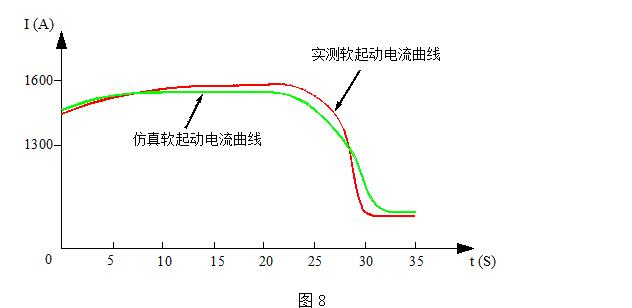

六、 圖8為四川某鋼鐵公司6300kW同步電動機燒結主抽煙風機機組采用MHLS水阻柜（液阻柜）后，相應的計算機仿真起動電流曲線和實測起動電流曲線對比，（產品編號：17090214，電機主要參數P
e
=6300kW，U
e
=10kV，I
e
=417.5A）。
圖8
仿真起動最大電流為3.57I
e
（1492A），起動時間為33s，起動溫升為9℃；
實測起動最大電流為3.83I
e
（1600A），起動時間為31s，起動溫升為9.5℃。

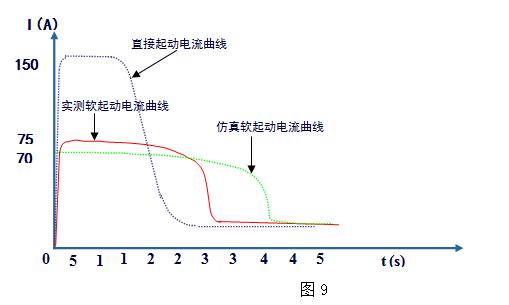

七、 圖9所示為陜西某煉油廠年產50萬噸催化裂化裝置3700kW主風機組全壓起動電流與采用MHLS水阻柜（液阻柜）后,相應的計算機仿真及現場實測起動電流曲線對比（電機主要參數：Pe=3700kW，Ue=10kV，Ie=250A）。
圖9
全壓起動電流為6I
e
，起動時間為18s；
仿真起動電流為2.8I
e
,起動時間為38s；
實測起動電流為3I
e
,起動時間為28s。

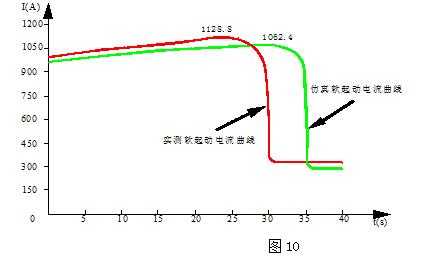

八、 圖10為河南某石油化工總廠采用ASCK-S2001型2940kW三相電動機采用MHLS水阻柜（液阻柜）后，相應的計算機仿真及實測起動電流曲線對比（產品編號：17100515，電機主要參數P
e
=2940kW、U
e
=10kV、I
e
=332A）。
圖10
九、圖11、圖12為伊朗某鋼鐵公司540m
3
高爐5400kW同步電動機壓縮機組采用MHLS水阻柜（液阻柜）后，相應的計算機仿真及實測起動電流曲線對比（產品編號：17120169，電機主要參數P
e
=5400kW、U
e
=6kV、I
e
=592A）。
圖11為起動過程的計算機仿真曲線：起動電流為3.1I
e
,起動時間為24s；
圖12為現場實測起動電流曲線：起動電流為3.4I
e
,起動時間為40s，起動過程平滑、無二次沖擊。

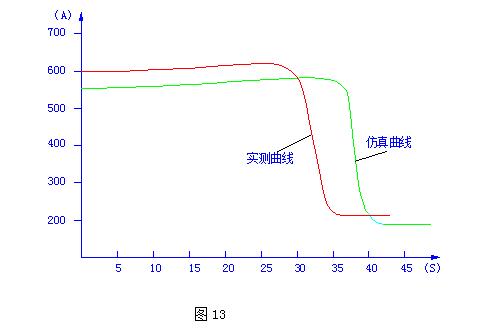

十、 輕工行業：圖13所示為安徽某生物化工有限公司1520kW三相電動機采用MHLS水阻柜（液阻柜）后，實測起動電流曲線（電機主要參數P
e
=1520kW、U
e
=6kV、I
e
=166A）。
起動電流為3.7I
e
，起動時間32S
圖13
十一、 制藥行業：圖14所示為湖北某生化制藥有限公司6000kW三相電動機采用MHLS水阻柜（液阻柜）后，實測起動電流曲線（產品編號：17070712 電機主要參數P
e
=6000kW、U
e
=10kV、I
e
=402A）。
起動電流為3.5I
e
，起動時間32S 起動一次液阻溫升13℃
圖14

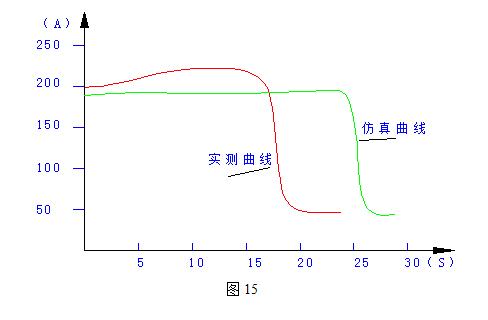

十二、 礦業行業：圖15所示為山東某礦業金礦井下-435米配電站高壓三相電動機MHLS水阻柜（液阻柜）后，實測起動電流曲線（產品編號：17061496 電機主要參數P
e
=710kW、U
e
=6kV、I
e
=79.3A）。
起動電流為2.8I
e
，起動時間17S 起動一次液阻溫升7℃
圖15

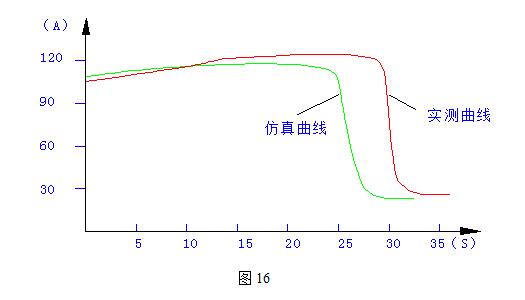

十三、 市政行業：圖16所示為陜西某熱力有限公司循環水泵裝置采用MHLS水阻柜（液阻柜）后，實測起動電流曲線（產品編號17021933 電機主要參數P
e
=560kW、U
e
=10kV、I
e
=37.73A）。
起動電流為3.18I
e
，起動時間30S 起動一次液阻溫升7℃
圖16

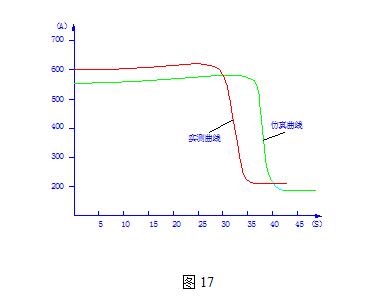

十五、 水泥行業：圖17所示為黑龍江某水泥廠破碎機采用MHLS水阻柜（液阻柜）后，實測起動電流曲線（產品編號：17081654 電機主要參數P
e
=355kW、U
e
=6kV、I
e
=43A）。
起動電流為3.7I
e
，起動時間25S 起動一次液阻溫升5℃
圖17

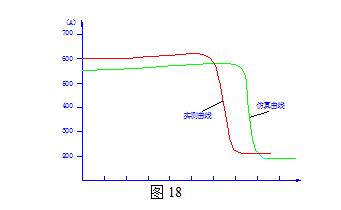

十四、 軍工行業：圖18所示為某部隊大型風機采用MHLS水阻柜（液阻柜）后，實測起動電流曲線（產品編號：171104931 電機主要參數P
e
=5500kW、U
e
=6kV、I
e
=650A）。
起動電流為3.1I
e
，起動時間40S 起動一次液阻溫升10℃
圖18
