1 在常州軋鋼廠，使用變負載進相器之前，軋鋼機電機的空載定子電流在38A~40A,功率因數0.2，電
機溫度65℃。該廠經調試安裝后投入使用FLVP變負載進相器后，軋鋼機電機的空載定子電流由3
8A~40A下
降到8A左右。功率因數也提升到0.95以上，電機溫度降至45℃(室溫為25℃)。
2 變負載進相器經濟效益

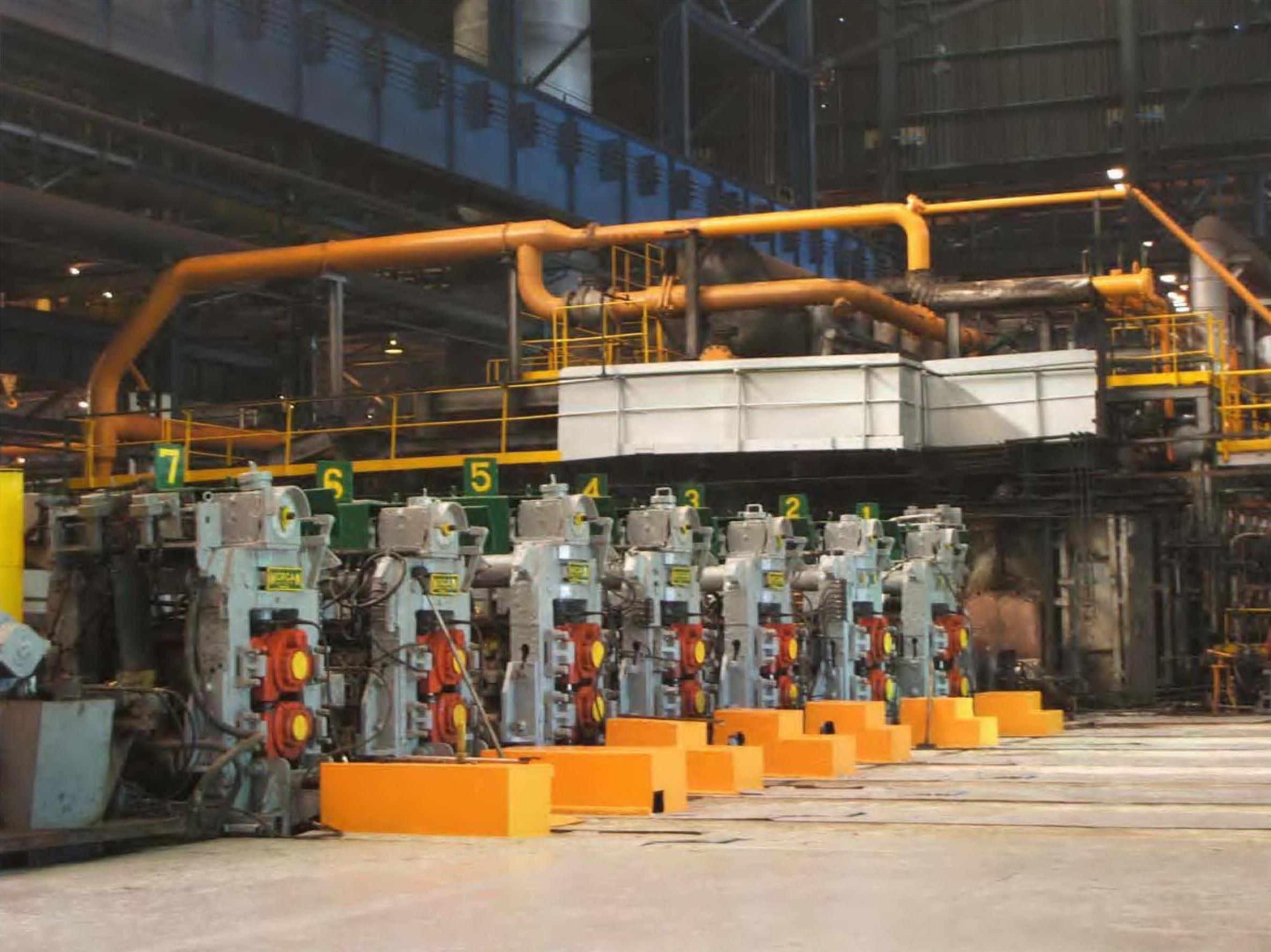

江蘇常州軋鋼廠是一家生產螺紋鋼的企業。共六臺繞線式高壓電機和兩臺籠型高壓電機。由于軋
鋼機的工作特性，負荷始終變化，甚至瞬間由空載變化為超載。因負荷變動過于頻繁，在廠內高壓側無法使用電容補償裝置。全廠功率因數長期在0.4左右。以前未裝補償裝置時候，每月力調電費罰款在一萬五千元左右。安裝變負載進相器后全廠綜合功率
因數在0.93以上。每月力調電費獎勵在三千元左右。起到了明顯的節約電費效果。
3 變負載進相器使用效果
以下選取17年9月至17年10月在江蘇常州軋鋼廠使用變負載進相器時軋鋼機的日有功電量與無功電量的數據。從圖表可以看出，在使用變負載進相器以后，該廠近二個月綜合功率因
數已達到0.93，供電部門每月獎勵電費總額的0.45%。對于一個日用電量近五萬度的高耗能企業，節約電費的效益十分明顯。
具體的各項數據見下表：
|
1#軋機后臺電量數據報表 |
|||||||
|
單位： |
常州軋鋼廠 |
|
電度表位置： |
6KV出線總計量表 |
|||
|
地址： |
別橋 |
|
|
記錄人： |
李濤 |
||
|
日期 |
時間 |
有功 |
無功 |
用功電度 |
無功電度 |
比值 |
功因值 |
|
9.07 |
12:00 |
1.517 |
1.900 |
|
|
|
0.600 |
|
9.07 |
13:00 |
1.558 |
1.920 |
0.041 |
0.020 |
2.05 |
0.897 |
|
9.07 |
14:00 |
1.586 |
1.933 |
0.028 |
0.013 |
2.15 |
0.910 |
|
9.08 |
14:00 |
1.991 |
2.133 |
0.405 |
0.200 |
2.03 |
0.895 |
|
9.08 |
15:00 |
2.044 |
2.164 |
0.053 |
0.031 |
1.71 |
0.862 |
|
9.09 |
10:00 |
2.207 |
2.238 |
0.163 |
0.074 |
2.20 |
0.910 |
|
9.09 |
13:30 |
2.242 |
2.253 |
0.035 |
0.015 |
2.33 |
0.920 |
|
9.09 |
14:30 |
2.323 |
2.284 |
0.081 |
0.031 |
2.61 |
0.930 |
|
9.09 |
15:30 |
2.381 |
2.311 |
0.058 |
0.027 |
2.15 |
0.910 |
|
9.12 |
13:00 |
2.454 |
2.353 |
0.073 |
0.042 |
1.74 |
0.865 |
|
9.12 |
14:20 |
2.517 |
2.381 |
0.063 |
0.028 |
2.25 |
0.915 |
|
9.12 |
15:30 |
2.571 |
2.407 |
0.054 |
0.026 |
2.08 |
0.900 |
|
9.13 |
12:00 |
2.658 |
2.444 |
0.087 |
0.037 |
2.35 |
0.920 |
|
9.13 |
12:45 |
2.733 |
2.471 |
0.075 |
0.027 |
2.78 |
0.940 |
|
9.13 |
13:50 |
2.802 |
2.497 |
0.069 |
0.026 |
2.65 |
0.935 |
|
9.13 |
14:50 |
2.873 |
2.527 |
0.071 |
0.030 |
2.37 |
0.920 |
|
9.13 |
15:30 |
2.936 |
2.551 |
0.063 |
0.024 |
2.62 |
0.930 |
|
9.14 |
14:00 |
3.304 |
2.688 |
0.368 |
0.137 |
2.69 |
0.936 |
|
9.14 |
15:00 |
3.367 |
2.713 |
0.063 |
0.025 |
2.52 |
0.930 |
|
9.16 |
14:20 |
4.385 |
3.101 |
1.018 |
0.388 |
2.62 |
0.934 |
|
9.19 |
15:00 |
5.356 |
3.491 |
0.971 |
0.390 |
2.49 |
0.928 |
|
9.2 |
10:00 |
5.613 |
3.593 |
0.257 |
0.102 |
2.52 |
0.930 |
|
10.29 |
14:00 |
47.850 |
20.048 |
42.237 |
16.455 |
2.57 |
0.930 |
|
總平均值 |
|
|
|
46.333 |
18.148 |
2.55 |
0.93 |
4.總結
4.1對于企業用電降低力調電費的主要途徑是降低用電設備的無功損耗。降低無功損耗主要手段是提高大型電機的功率因數。提高功率因數最佳方案是就地無功動態
補償。變負載進相器降低電費的原理就是降低大中型繞線電機在空載時產生的大量無功損耗，提高單臺電機的功率因數，降低力調電費費率，來達到節能降耗的目的。
4.2 繞線式電機使用變負載進相器除了節約電費的好處，同時還具有以下優點：
4.2.1 對于經常滿載甚至過載運行的電機，可降低定子電流，提高過載能力，增加臺時產量，降低電機溫升，增強運行的安全性，延長電機的使用壽命。
4.2.2 通過多臺電機的補償，提高總功率因數，減少線路損耗，改善變壓器的過載情況。因為進相器降低了電機的額定電流，對新建生產線可降低變壓器容量，從而節省一次性投資。
