可控硅(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、效率高、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。

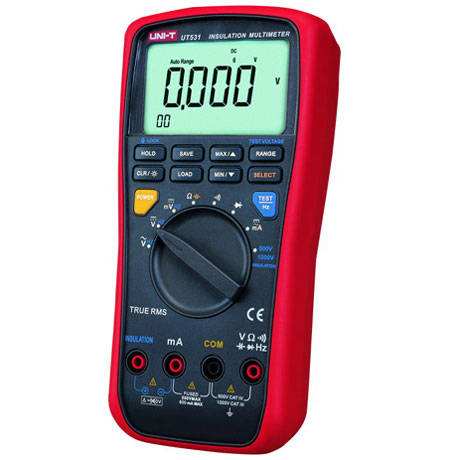

很簡單，根據P-N結的原理，只要用萬用表測量一下三個極之間的電阻值就可以。陽極與陰極之間的正向和反向電阻在幾百千歐以上，陽極和控制極之間的正向和反向電阻在幾百千歐以上（它們之間有兩個P-N結，而且方向相反，因此陽極和控制極正反向都不通）。
控制極與陰極之間是一個P-N結，因此它的正向電阻大約在幾歐-幾百歐的范圍，反向電阻比正向電阻要大。可是控制極二極管特性是不太理想的，反向不是完全呈阻斷狀態的，可以有比較大的電流通過，因此，有時測得控制極反向電阻比較小，并不能說明控制極特性不好。另外，在測量控制極正反向電阻時，萬用表應放在R*10或R*1擋，防止電壓過高控制極反向擊穿。
若測得元件陰陽極正反向已短路，或陽極與控制極短路，或控制極與陰極反向短路，或控制極與陰極斷路，說明該元件已損壞。
可控硅分單向可控硅和雙向可控硅兩種，都是三個電極。單向可控硅有陰極（K）、陽極（A）、控制極（G）。雙向可控硅等效于兩只單項可控硅反向并聯而成。即其中一只單向硅陽極與另一只陰極相邊連，其引出端稱T2極，其中一只單向硅陰極與另一只陽極相連，其引出端稱T2極，剩下則為控制極（G）。
1、單、雙向可控硅的判別：先任測兩個極，若正、反測指針均不動（R×1擋），可能是A、K或G、A極（對單向可控硅）也可能是T2、T1或T2、G極（對雙向可控硅）。若其中有一次測量指示為幾十至幾百歐，則必為單向可控硅。且紅筆所接為K極，黑筆接的為G極，剩下即為A極。若正、反向測批示均為幾十至幾百歐，則必為雙向可控硅。再將旋鈕撥至R×1或R×10擋復測，其中必有一次阻值稍大，則稍大的一次紅筆接的為G極，黑筆所接為T1極，余下是T2極。
2、性能的差別：將旋鈕撥至R×1擋，對于1～6A單向可控硅，紅筆接K極，黑筆同時接通G、A極，在保持黑筆不脫離A極狀態下斷開G極，指針應指示幾十歐至一百歐，此時可控硅已被觸發，且觸發電壓低（或觸發電流小）。然后瞬時斷開A極再接通，指針應退回∞位置，則表明可控硅良好。
對于1～6A雙向可控硅，紅筆接T1極，黑筆同時接G、T2極，在保證黑筆不脫離T2極的前提下斷開G極，指針應指示為幾十至一百多歐（視可控硅電流大小、廠家不同而異）。然后將兩筆對調，重復上述步驟測一次，指針指示還要比上一次稍大十幾至幾十歐，則表明可控硅良好，且觸發電壓（或電流）小。
若保持接通A極或T2極時斷開G極，指針立即退回∞位置，則說明可控硅觸發電流太大或損壞。可按圖2方法進一步測量，對于單向可控硅，閉合開關K，燈應發亮，斷開K燈仍不息滅，否則說明可控硅損壞。
對于雙向可控硅，閉合開關K，燈應發亮，斷開K，燈應不息滅。然后將電池反接，重復上述步驟，均應是同一結果，才說明是好的。否則說明該器件已損壞。
二、可控硅的管腳判別
晶閘管管腳的判別可用下述方法： 先用萬用表R*1K擋測量三腳之間的阻值，阻值小的兩腳分別為控制極和陰極，所剩的一腳為陽極。再將萬用表置于R*10K擋，用手指捏住陽極和另一腳，且不讓兩腳接觸，黑表筆接陽極，紅表筆接剩下的一腳，如表針向右擺動，說明紅表筆所接為陰極，不擺動則為控制極。
三、單向可控硅的檢測
萬用表選電阻R*1Ω擋，用紅、黑兩表筆分別測任意兩引腳間正反向電阻直至找出讀數為數十歐姆的一對引腳，此時黑表筆的引腳為控制極G，紅表筆的引腳為陰極K，另一空腳為陽極A。此時將黑表筆接已判斷了的陽極A，紅表筆仍接陰極K。此時萬用表指針應不動。用短線瞬間短接陽極A和控制極G，此時萬用表電阻擋指針應向右偏轉，阻值讀數為10歐姆左右。如陽極A接黑表筆，陰極K接紅表筆時，萬用表指針發生偏轉，說明該單向可控硅已擊穿損壞。
四、雙向可控硅的檢測
用萬用表電阻R*1Ω擋，用紅、黑兩表筆分別測任意兩引腳間正反向電阻，結果其中兩組讀數為無窮大。若一組為數十歐姆時，該組紅、黑表所接的兩引腳為第一陽極A1和控制極G，另一空腳即為第二陽極A2。確定A1、G極后，再仔細測量A1、G極間正、反向電阻，讀數相對較小的那次測量的黑表筆所接的引腳為第一陽極A1，紅表筆所接引腳為控制極G。將黑表筆接已確定的第二陽極A2，紅表筆接第一陽極A1，此時萬用表指針不應發生偏轉，阻值為無窮大。再用短接線將A2、G極瞬間短接，給G極加上正向觸發電壓，A2、A1間阻值約10歐姆左右。隨后斷開A2、G間短接線，萬用表讀數應保持10歐姆左右。互換紅、黑表筆接線，紅表筆接第二陽極A2，黑表筆接第一陽極A1。同樣萬用表指針應不發生偏轉，阻值為無窮大。用短接將A2、G極間再次瞬間短接，給G極加上負的觸發電壓，A1、A2間的阻值也是10歐姆左右。隨后斷開A2、極間短接線，萬用表讀數應不變，保持在10歐姆左右。符合以上規律，說明被測雙向可控硅未損壞且三個引腳極性判斷正確。
檢測較大功率可控硅時，需要在萬用表黑筆中串接一節1.5V干電池，以提高觸發電壓。
