起動設備 比較內容 |
液態可變電阻產品 | 熱變（熱敏）電阻類產品 | |||

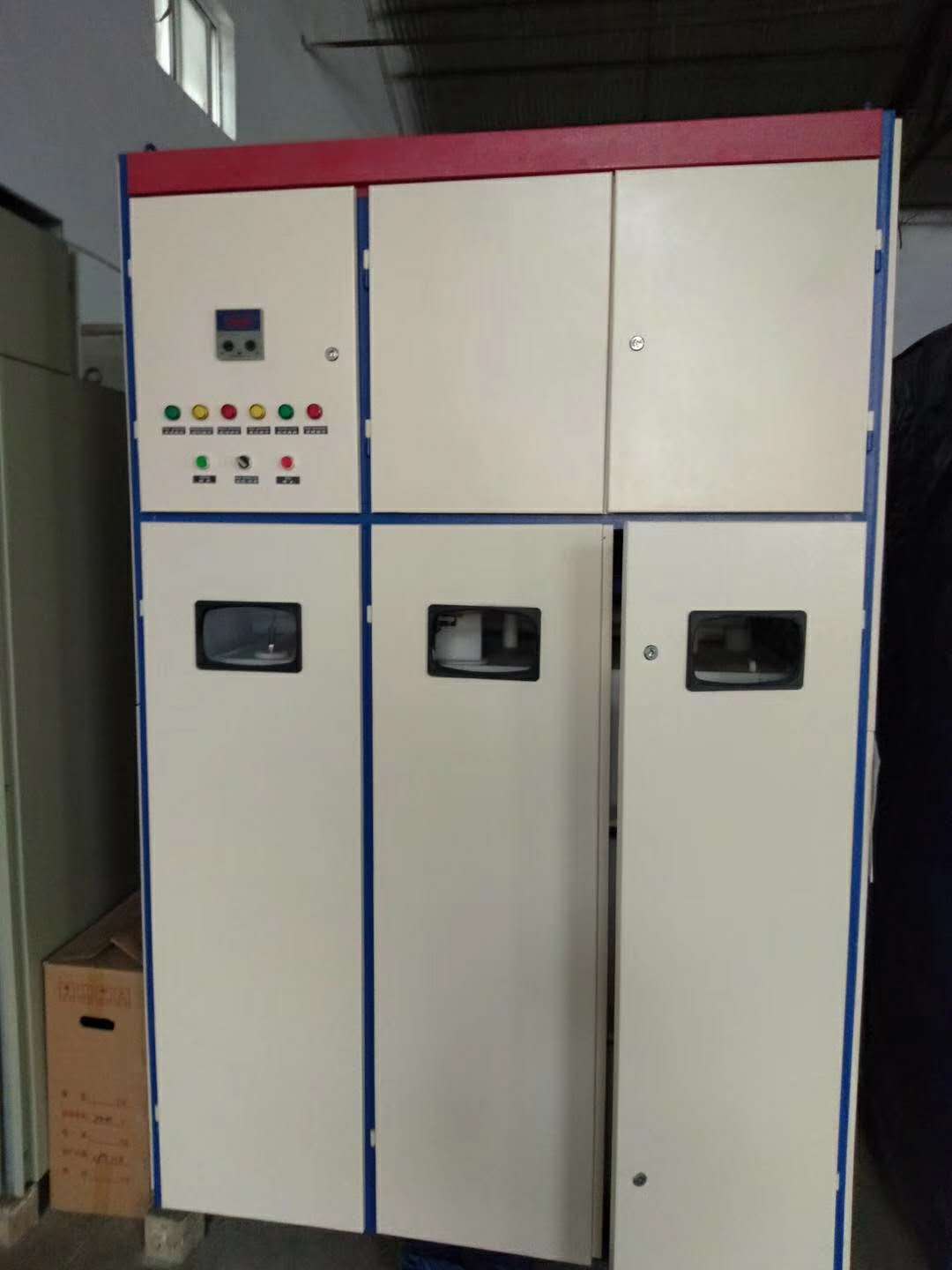

| 產品名稱 | MHLS高壓交流電動機液態起動柜 | 熱變（熱敏）電阻類起動器 | |||
| 適用對象 | 高壓大中型鼠籠型電動機（含同步機） | ||||
| 起動原理 | 電動機定子回路串液態電阻阻降壓限流 | ||||
| 工作原理 | 初始阻值→0，變化過程通過改變導電極板間距實現。 | 大電流引起電液溫升，利用液態電阻的溫度負特性在較小范圍內被動實現阻值變化，屬熱敏電阻。 | |||
| 結構特點 | 主體結構的基本相同點 | 1. 耐高壓絕緣箱; | |||
| 2.三相分開的液態電阻; | |||||
| 3.水加電介質組成的液態電阻; | |||||
| 4.每相的液體內至少有一對導電極并引出液態電阻; | |||||
| 5.每相的兩極連接在電動機的起動回路,形成降壓起動回路。 | |||||
| 主體結構的不同點 | 1. 每相的導電極有一組為動電極,通過傳動機構來調節液態電阻大小; | 1. 每相的導電極均為固定的,電極不能活動,屬固定電極; | |||
| 2.按標準柜體可自由組合。 | 2.不一定為柜體,有時水箱裸露。 | ||||
| 電氣結構 | 控制回路采用PLC控制。1.監測起動過程液阻及電機的動態參數； 2.控制極板運動；3.控制電機的短接（轉換）。 | 起動過程不可監控 | |||
| 性能特點 |
初始阻值 可調性 |
根據負載變化或季節溫度不同,參數可調（調整電極位置或電液濃度），現場可調性好 | 按提供參數定制，現場不可調 | ||
|
初始阻值 的恒定性 |
季溫不同，多次起動溫度變化后，初始阻值可自動校驗調整，保持不變 | 不恒定，變化大（冬天0℃與夏天40℃初始阻值相差1/2） | |||
|
起動過程 液阻值變化 |
靠電極距離及接近速度控制,可大可小,液阻溫升影響處于次要地位。 | 不僅是單調減小,且只能按電介質本身物理特性自然變化,受控于電液溫升影響。 | |||
|
起動時間 可調性 |
可調（調整電阻切換速率、方式） | 不可調 | |||
|
起動過程 可預測性 |
輸入電機、電網、負載參數及不同的液阻變化規律，通過計算機仿真預測電機起動性能過程。 | 環境改變電液阻值的負溫度特性難以確定和控制，因而無法預測電動機的起動性能 | |||
|
起動電流 可控性 |
PLC根據仿真計算控制極板運動方式，實現起動電流可控 | 不可控 | |||
|
閉環恒流 起動性能 |
根據不同的負載特性及不同的仿真計算,指令變頻調速系統控制極板傳動機構，從而保證起動效果始終優良，實現閉環恒流起動控制 | 阻值不可控，故不可實現閉環恒流控制 | |||
|
起動過程 液溫變化及對起動過程影響 |
液溫升高,液阻有所減小，對起動控制有輔助作用。 | 液溫升高,液阻自然減小，起動效果不可控。 | |||
|
對負載的 適應性 |
好 | 差 | |||
| 操作維護 | 操 作 | 操作簡單 | 操作簡單 | ||
| 維 護 | 維護簡單、方便 | 維護較復雜,要定期更換容器內上層換熱用變壓器油。 | |||
| 故 障 率 | 低,可恢復性、可重復性好。 | 可恢復性、可重復性差。 | |||
