如何快速選型液態起動柜？

作者：兆復安點擊：次發布時間：2021-10-04

液態起動柜是近年來運用比較廣泛的電機起動設備。如何快速選擇液態起動柜？

一、液態起動柜工作原理
液態起動柜是近年來運用比較廣泛的電機起動設備。液態起動柜，也就是液態電阻軟起動柜（在水中添加電解粉構成水電阻，又稱液態電阻柜），顧名思義就是在電機定子回路（鼠籠型電機）或轉子回路（繞線式電機）中串入液態電阻，電機在起動過程中液態電阻阻值在預定的時間內自動無級減小，直至阻值接近為零，將液態電阻自動切除，電機投入正常運行，每小時最多可以起動2-3次。
二、液態起動柜工作過程高壓軟起動柜一次方案圖

液態起動柜工作過程：高壓開關柜合閘的同時，液態起動柜接收到高壓開關柜的合閘信號，液態起動柜動極板自上而下開始運行，在設定的時間內動極板運動過程中液態電阻阻值逐漸下降，當電阻接近于零時，通過一個限位開關，使液態起動柜內的真空真空接觸器吸合，將水電阻短接掉，電機起動完成，經過延時幾秒后，動極板自動復位至原始狀態，等待一下次起動。如液態起動柜在預定的時間內起動沒有完成就會發出一個故障報警信號，自動分斷高壓開關柜的主開關，確保電機不開路。

三、液態起動柜的缺點
液態電阻的效率低，只能做軟起動。如果作為調速，必須將液態起動柜水箱體（液態電阻部分）長期帶電，一旦出現箱體漏液或者液態電阻減少或者干枯，必出現生產事故或者安全事故。并且由于箱體液態電阻長期帶電，發熱嚴重，要有外圍散熱設備才能維持運行。所以相對人力維護成本也會增加。當然這種隱患也不是沒有辦法避免，我公司推出安全型液態起動柜，采用三臺主開關電路，其中兩臺主開關安裝在液態起動柜的進出端，當起動時這兩臺主開關吸合，液態起動柜投入，電機減壓軟起動開始，當液態起動柜極板移動到末端，液態電阻阻值最小，另外一臺主開關吸合，液態電阻被旁路，此時液態電阻投入兩臺主開關斷開，液態起動柜起動成功，這樣液態起動柜起動完成后液態電阻箱就不帶電了。三臺主開關可以是高壓真空真空接觸器也可以是高壓真空斷路器，對于電機功率較小的3000KW以下的一般配真空真空接觸器，3000KW以上配高壓真空斷路器。一次參考方案圖如右：

四、液態起動柜的應用方式
（一）一般液態起動柜有兩種改造方式，按照電機的起動原理不同，分為兩種液態電阻串接方式
1、轉子串液態電阻MWLS

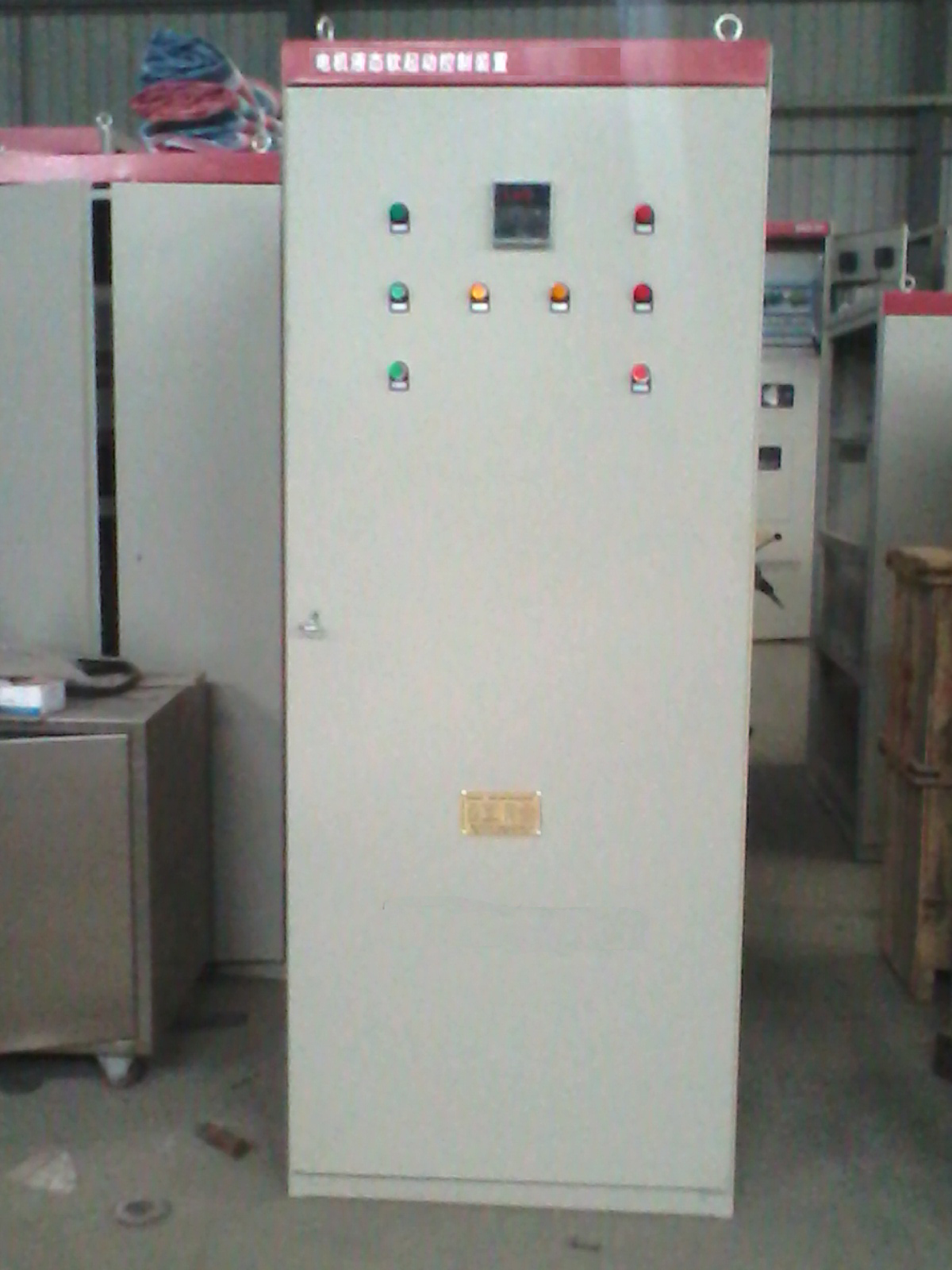

MWLS型繞線電動機液態起動柜

即電機屬于繞線式電機，即轉子回路未短接。此時通過改變起動過程中轉子回路的電阻值來逐步實現軟起動。這種方式，外行人認為也是串液態電阻降壓軟起動，其實不然，液態電阻串在繞線式電機轉子回路，電機起動時電機端子電壓并沒有減少，而是改變了電機繞組參數，臨時改變了繞線式電機轉差率，并沒有讓繞線電機的定子端電壓降低，因此它不是降壓軟起，不要被非專業起動柜供應商蒙騙了你。這種軟起增大了繞線電機起動力矩，適合重載起動設備的電機的不二選擇，
2、定子串液態電阻MHLS

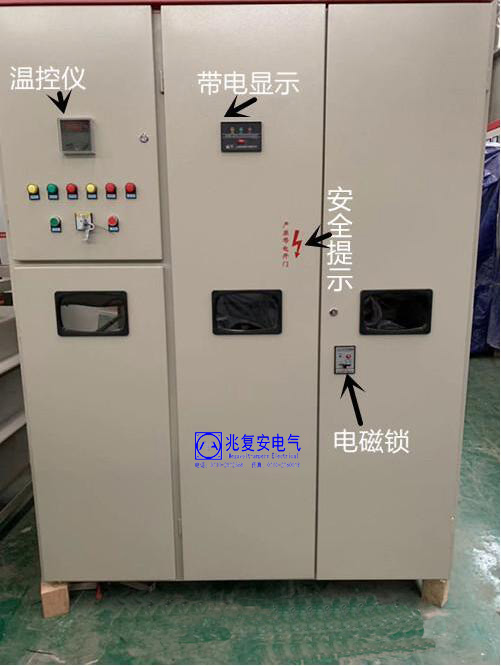

MHLS型高壓電動機軟起動水咀柜

即電機屬于鼠籠型電機，即轉子回路在電機內部已短接。此時通過改變起動過程中定子回路的電阻值來逐步實現軟起動。這種就是降壓軟起動，電機定子串液態電阻，就是讓液態電阻分走部分電壓，使電機端電壓降低，由此而降低電機的起動電流，這種方案只適合電機拖動的負載較輕的場合，適合異步鼠籠電機的起動和同步交流電機的起動。有些客戶不專業，將大功率球磨機選用鼠籠電機拖動，導致電機起動失敗起動柜使用不成，或起動電流超過5倍，幾乎失去軟起動的意義。這些都是因為不專業，用戶選錯電機，提醒廣大客戶球磨機就要選用繞線電動機，不要被不良商販忽悠了！

（二）按照變阻實現方式的不同，分為兩種液態電阻
1、溫度改變阻值大小，也就是熱變液態起動柜
即在起動過程中，由于液體內部的電解液隨著液體溫度的升高，電解液分子活動加劇，使電阻值逐步減小，逐步改變機端電壓，使之達到軟起動的目的。這種液態起動柜起動溫升高，連續起動次數少，由于這種液態起動柜是為了節約成本刪掉了極板升降機構，液態起動柜兩極板是固定不變的，導致液態起動柜起動曲線僵硬，不

能很好的滿足電機起動曲線要求，液態電阻阻值的變化跟不上電機轉速時間變化，導致在切換旁路全壓運行時還有電流沖擊！請廣大客戶慎用該類液態起動柜產品。
2、液態起動柜內增加極板升降機構
通過柜內增加極板升降電機，勻速的改變輸入輸出極板之間的距離，改變電阻值的大小，逐步改變機端電壓，使之達到軟起動的目的。我公司液態起動柜產品都是這種，高端液態起動柜，我公司設計了電流閉環軟起，液態電阻的變化隨電機起動電流變化而調整，還可將極板升降電機增加變頻器控制極板升降的快慢，以更好的讓液態起動柜的液態電阻更好的適合電機起動電流，這種方式我們成為柔性電流閉環控制。
注：其中若是溫度改變阻值大小，主要屬于定子串液態電阻系列（即鼠籠式電機）。
若通過極板升降電機改變阻值大小，則定子和轉子串液態電阻都可。目前常用的方式還是通過極板升降的方式，方便控制起動過程。
五、液態電阻的內部結構
（一）若以溫度改變阻值
其柜內部主要包括：
1、旁路部分 MWLS型轉子起動水咀柜

主要是起動完畢后，將液態起動柜短接。
按一次原理的不同，和短接真空接觸器的數量，有的在短接后將液態電阻完全拖開的，有的在短接后，液態電阻仍然帶電。
根據客戶需要，選擇真空斷路器或者真空真空接觸器。真空斷路器需要分、合閘操作，而真空真空接觸器又分為電保持和機械保持式，電保持不需另增加分閘操作，掉電即分閘，而機械保持式需要分閘操作。
2、液態起動柜主體
主要包括3個獨立的液態電阻箱，每個液態電阻箱底部有一固定的銅極板，液態電阻箱上部有一固定的銅極板，分別引出進出一次線。（針對鼠籠式電機講的：定子串液態電阻）
主要根據電機大小，計算需要的散熱液體體積，則柜體體積有大有小。例如電機在10MW，則液態電阻柜主體可能達到10m*2m*4m。
（二）極板升降改變阻值
其柜內部主要包括：液態電阻箱（三相分開）、一套極板、極板升降電機和相應的軸承，及短接真空接觸器（短接的真空接觸器也應客戶需要）、PLC等。
