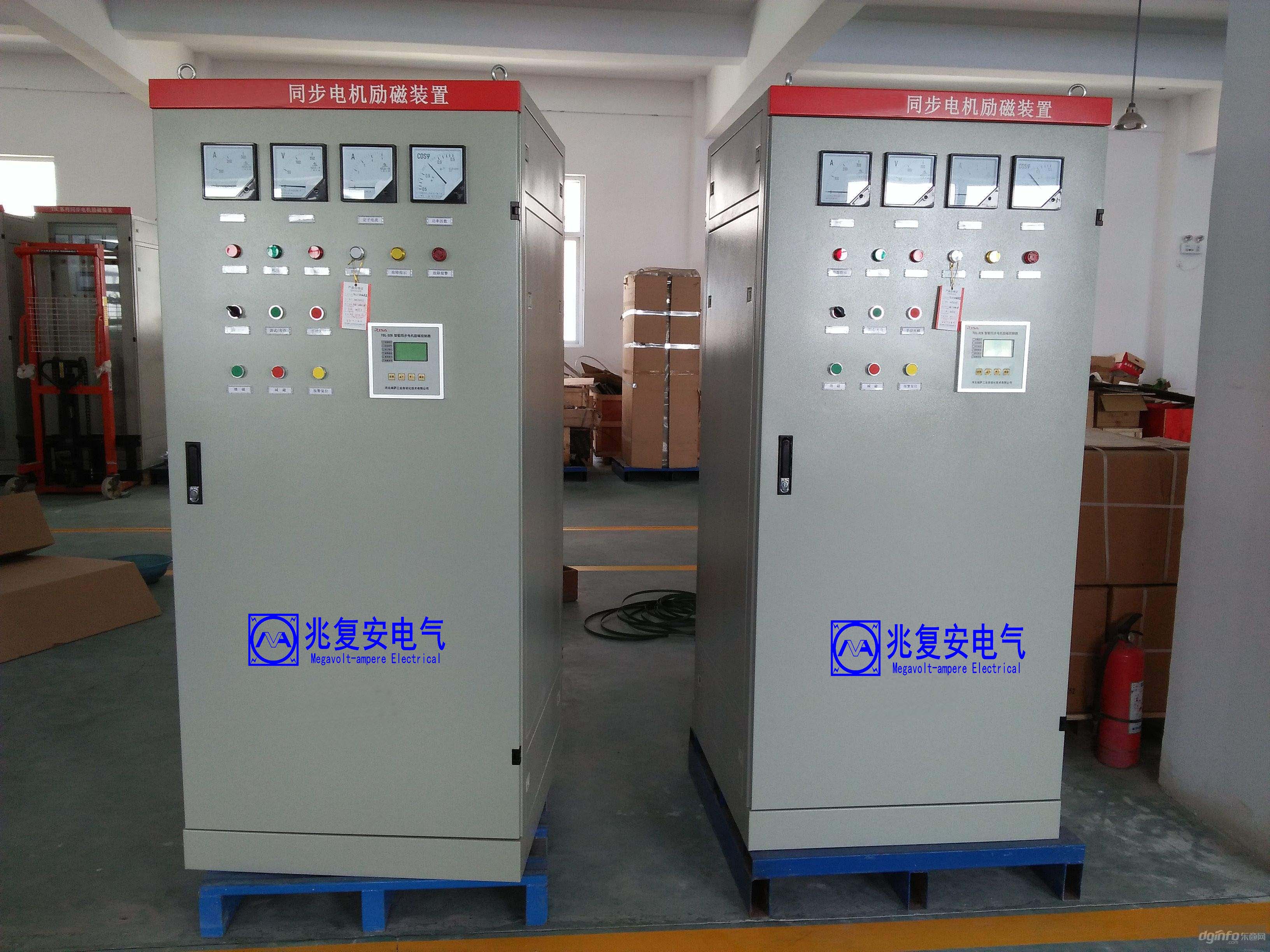

產品名稱：MSE系列同步電動機數字式勵磁柜

產品類型：電源類

瀏覽次數：次

產品簡介：MSE系列同步電動機勵磁柜是專為大、中型同步電動機設計、制造的高可靠、高性能勵磁設備。

關于產品購買、技術維護等服務，歡迎致電!

電話：0710－2572368

傳真：0710－2760018

QQ：2427967001

電話：18271228725@139.COM

產品介紹

一、概述
MSE系列同步電動機數字式勵磁柜是為大、中型同步電動機設計、制造的高可靠、高性能勵磁設備，采用數字控制技術、微機監測同步電動機運行狀態，控制精確、抗干擾能力強、操作簡便快捷、工作穩定可靠，能很好地滿足工業環境下長期、安全、連續生產運行的要求。
MSE系列同步電動機數字式勵磁柜可作為拖動重載或輕載起動的同步電動機的直流勵磁電源，與同步電動機單機配套，適用于各種氣體壓縮機、風機、球磨機等，也可適用于拖動沖擊負荷（如軋鋼負荷）的同步電動機勵磁用。適用電機功率范圍為200-20000KW。
該裝置滿足國家標準《GB12667-90同步電動機半導體勵磁裝置總技術條件》和《GB10585-89中小型同步電機勵磁系統基本技術要求》。
二、型號含義

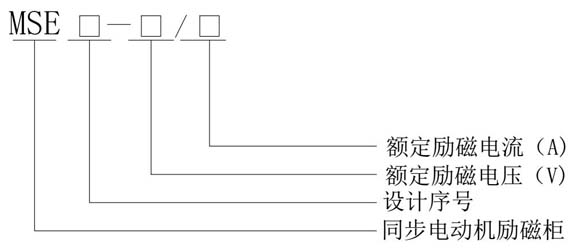

MSE系列同步電動機數字式勵磁柜型號含義

三、主要技術指標
1、輸入要求：三相四線線制交流，380V±10%，50±1Hz。
2、功率因數在0.5-1范圍內連續可調。
3、強勵倍數最大為1.4倍，出廠設定值為1.2倍，時間為15秒。
4、勵磁電流調節從0-600A連續可調。
5、電網電壓波動在80%到110%范圍內，恒流勵磁調節偏差不大于±5%。
6、當控制電壓偏差不超過+10%至-15%時，控制器能正?？煽抗ぷ?。
7、滑差投勵：按轉子滑差5%順極性投勵。
8、后備投勵：投時時間0-30秒可設定。
9、滑差投全壓：按到達同步速的90%自動投全壓。
10、延時投全壓：延時投全壓時間0-30秒可設定。
11、停機逆變：5秒內以最大逆變電壓快速滅磁。
四、使用環境
1、海拔高度不超過2000米，超過2000米時要降容使用；
2、周圍空氣介質溫度-10℃ -- +45℃；
3、周圍空氣相對濕度不大于85% (20±5℃)；
4、無腐蝕性氣體導電塵埃及易燃易爆場所；
5、無劇烈振動沖擊，傾斜度不超過5°；
6、戶內安裝，安裝地點有良好的通風。
五、MSE系列同步電動機數字式勵磁柜工作原理
同步電動機的定子合上電源,降壓或全壓起動后,進入異步運行狀態，勵磁繞組通過滅磁環節自行滅磁,在此期間,觸發電路脈沖被封鎖,整流橋不工作。當轉速上升到一定值時,通過投全壓環節,電動機全壓起動,當電動機的轉速達到亞同步速時,觸發電路開啟,輸出脈沖送至晶閘管控制極,全控橋輸出直流電壓,施加于電動機的勵磁繞組兩端,同步電動機被牽入同步運行,起動完畢。
改變勵磁給定值,可使電動機在要求的功率因數下運行。
當電網電壓下降到 80% 以下時,通過欠電壓繼電器元件的作用,給出強勵磁信號,并與勵磁給定值迭加,使電動機勵磁電流(或電壓)上升。一旦電壓恢復,強勵切除,系統又恢復到原來的穩定狀態。
電動機定子回路斷電后,由于延遲電路的作用,使觸發電路延時封鎖脈沖。在此延遲時間內,三相全控橋進入逆變狀態,使貯藏于勵磁繞組中的能量回饋電網,保證硅元件不受過電壓影響。
由于某因素造成同步電動機失步運行。一旦失步,電動機定子回路功率因數會大幅度下降,失步保護電路經延時后,給出失步跳閘信號,延時跳閘可避免誤動作,增加了系統運行的可靠性。
六、MSE系列同步電動機數字式勵磁柜性能特點
1、適用于380V—10KV電壓等級的同步電動機，裝置供電為三相四線制，可滿足輕載或重載啟動要求。
2、全數字控制模式，摒棄常規電位器整定及調節方法。無需調試即可運行。
3、啟動無脈振，電機異步啟動過程平穩、快捷，可滿足電機降壓或全壓啟動。
4、電機的投勵采用滑差檢測準角（反極性末尾）投勵，投勵的角度選擇國際公認的電器分離角最小的位置；還設有定時后備投勵環節，保證電機啟動一次投勵成功。
5、勵磁裝置能以恒流、恒功率因數及恒無功方式運行（后兩種選配），能有效克服電網電壓的波動及由于電機轉子溫升帶來的電流變化，并且適應不同負荷要求自動調節勵磁。
6、采用整定滅磁技術，消除電機啟動過程的脈振，增大牽入轉矩，使電機啟動平穩快捷。
7、具有過壓、過流、失磁、失步及失步再整步等保護功能。
8、設有逆變環節，有效泄放電機轉子的儲能，保護電機和勵磁裝置免受損害。
9、測量自動重合閘信號，能夠避免非同期沖擊對電機造成的致命傷害。
10、強勵功能，在電網電壓下降時可提供1.4倍的強勵電流。
11、具有和上位計算機通訊功能,通訊接口為RS232或者RS485。通訊協議為MODEL BUS。可以實現勵磁柜功率因數COSφ，定子電流，勵磁電壓，電流的上傳，實現遠程調節勵磁。（需要此功能的用戶請在定貨時說明，一般配置不包括此項功能）。
七、訂貨須知
⑴、配套電機型號、容量、額定勵磁電壓、電流值，75度時勵磁線圈的直流電阻值。
⑵、勵磁柜和電動機之間的安裝距離。
⑶、對勵磁柜控制方式及通訊的要求。
⑷、現場所在地的海抜高度。
⑸、如果是出口產品，請注明該地區的電網電壓和頻率。
⑹、其它具體要求。
