產品簡介：MWLR系列繞線電動機液態調速柜（簡稱液阻調速柜）在繞線型異步電動機轉子繞組回路中串入液態電阻器，通過改變液態電阻器的阻值，自動調整繞線型異步電動機的轉速。
關于產品購買、技術維護等服務，歡迎致電!電話：0710－2572368
傳真：0710－2760018
QQ：2427967001
電話：18271228725@139.COM
一、概述
MWLR系列繞線電動機節能液態調速柜（簡稱液阻調速柜）在繞線型異步電動機轉子繞組回路中串入液態電阻器，通過改變液態電阻器的阻值，自動調整繞線型異步電動機（滑環電機）的轉速。液阻調速柜也稱水電阻調速柜、水阻調速柜，液體電阻調速柜，滑環電機調速柜等。
MWLR系列繞線電動機節能液態調速柜適用于冶金、供熱、建材、煤礦等工業領域的額定電壓380V～12kV的大中型繞線式轉子異步電動機所拖動的風機、泵類等設備的軟起動與調速節能運行。亦適用于配合變負載特別是沖擊性負載情況下電動機瞬間系統的過流保護，如冶金行業的軋機軟起動和過鋼時抑制浪涌電流的保護與運行。
MWLR系列繞線電動機節能液態調速柜因接入繞線型異步電動機轉子回路，與定子電壓沒有直接的聯系，所以適用于不同電壓等級的繞線型電動機。

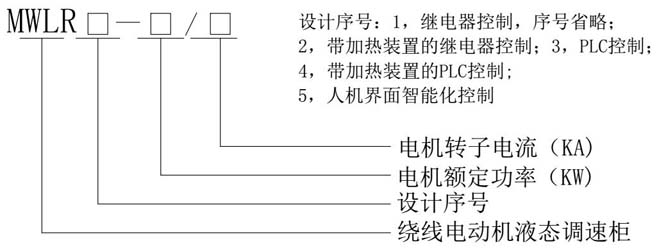

二、型號含義
三、工作環境
1、環境溫度：最高溫度+40℃，最低溫度0℃；
2、相對濕度：日平均不超過95%，月平均不超過90%（+20℃）；
3、海拔高度：不超過2000m；
4、地面傾斜度：不超過50；
5、安裝地點:無火災、爆炸危險、化學腐蝕及劇烈振動；
6、注：若有特殊使用條件，請在訂貨時與我公司聲明和協商。
四、技術參數
|
工作電源 |
三相四線380V/220V，32A，50Hz |
|
起動起始電流 |
lq≤1.3le |
|
調速比(T型) |
風機、泵類負載2:1；推薦范圍60%~90% |
|
保護抑制沖擊特性(B型) |
軋機可根據實際工況而定，轉差率S≤0.12 |
|
運行節電率 |
風機、泵類負載約30%以上 |
|
電液正常工作溫度(℃) |
0~70 |
|
防護等級 |
IP20，IP30(對防護等級有其他要求時可協商供貨) |
五、MWLR系列繞線電動機節能液態調速柜性能特點
1、可對大型繞線異步電動機進行無級調速，調速比可達2:1。
2、兼作電動機起動之用途，不必另外安裝起動裝置，而且具備液體電阻起動器起動電流小，起動平穩的優點；
3、節能顯著：
不同的風機調風方案其電動機電力消耗特性曲線如圖1所示，在輸出同樣風量的情況下，轉子回路串電阻比液力偶合器調速方式的電力消耗稍低。用調風門來調節風量的辦法其電力消耗是最大的，如圖1所示。

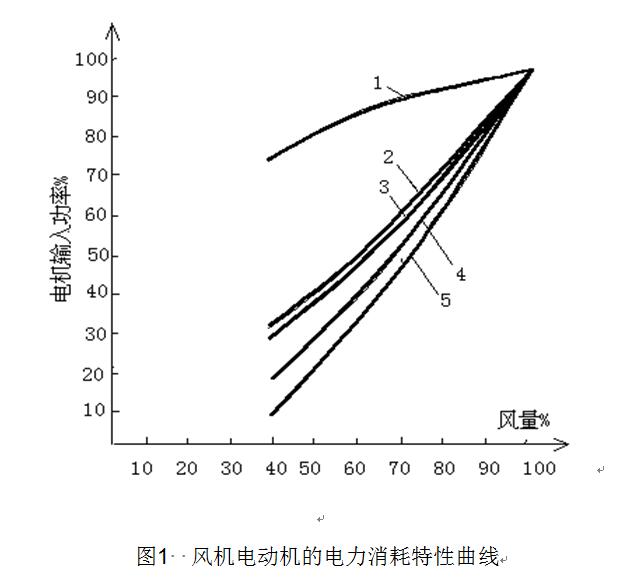

圖1 風機電動機的電力消耗特性曲線
曲線說明：
1、風機轉速不變，用閥門調風量
2、液力偶合器調速調風量
3、繞線電機用液體電阻調速器調速調風量
4、交流電機調頻或繞線電機串級調速調風量
5、不計調速裝置功率消耗，在不同風量下通風系統的功率計算值
4、與變頻調速、可控硅串級調速相比更經濟可靠實用，維護簡單；
5、與液力偶合器相比，布置靈活，使用方便；
6、因為風量與轉速成正比，該調速器調節風量的線性度更好。
六、訂貨須知
1.電動機型號、額定定子電流、額定定子電壓、額定功率、額定轉子電流、轉子開路電壓、額定轉速；對于B型(保護抑制沖擊)應提供設計電阻參數，或要求的轉差率S；
2.電動機拖動的負載特征，工況說明；
3.設備表面顏色；
4.高海拔（＞2000m）、高寒（＜-25℃＝、高溫（＞+40℃）、鹽霧嚴重污染、高濕度地區的客戶應事先說明；
5.若有其它特殊要求（如增加防護等級等），可與我公司協商訂貨。
