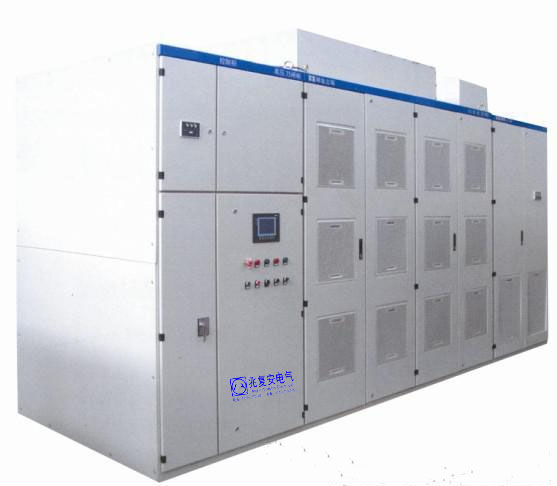

產品名稱： MHFR系列高壓電動機變頻節能調速柜

產品類型：調速類

瀏覽次數：次

產品簡介：MHFR系列高壓電動機變頻節能調速柜廣泛適用于6kV、10kV功率范圍到30000kW大功率電機的變頻調速。

關于產品購買、技術維護等服務，歡迎致電!

電話：0710－2572368

傳真：0710－2760018

QQ：2427967001

電話：18271228725@139.COM

產品介紹

一、概述

MHFR系列高壓電動機變頻節能調速柜（簡稱：高壓變頻柜）采用的是功率單元串聯的高-高方案，采用了多繞組高壓移相變壓器，二次側繞組中流過的電流，在變壓器一次側疊加時，形成非常逼近正弦波的電流波形。經過實際測試，50Hz運行時，網側電流諧波 < 2％，電機側輸出電壓諧波 < 1.5％（即使在40Hz時，仍然 < 2％），成套裝置的效率 > 97％，功率因數 > 96％。完全滿足了IEEE 519－1992對電壓、電流諧波含量的要求。通過采用自主開發的專用PWM控制方法，比同類的其它方法可進一步降低輸出電壓諧波1～2％。
MHFR系列高壓電動機變頻節能調速柜廣泛適用于6kV、10kV功率范圍到30000kW大功率電機的變頻調速。
■水泥工業適用電機：主吸塵風機、窯爐引風機、窯爐供氣風機、預熱塔風機、冷卻器排風機、冷卻器吸塵風機、壓力送風機、生料研磨引風機、分選器風機等
■冶金/采礦工業適用電機：通風風機、吸塵風機、引風機、除垢泵、泥漿泵等
■石油/化工工業適用電機：主管道泵、注水泵、混合器、、鹵水泵、鍋爐給水泵、潛油泵、氣體壓縮機、引風機、擠壓機等
■電力工業適用電機：吸塵風機、引風機、送風機、鍋爐給水泵、泥漿泵、壓縮機等
■供水工業適用電機：引水泵、送水泵等
■污水處理工業適用電機：污水泵、凈化泵、清水泵等
■制藥工業適用電機：清洗泵等
■造紙/制糖工業適用電機：打漿機等
■煤炭工業適用電機：通風風機、提升機等

二、型號含義

例如：MHFR-1100/6 表示MHFR高壓電動機變頻調速柜適用為1100KW，電壓6kV，適用于風機水泵類負載電機，配置有手動旁路隔離柜.

三、性能特點

1．產品特點 MHFR系列高壓電動機變頻柜

高-高直接高壓供電：MHFR高壓電動機變頻調速柜高壓直接輸入，高壓直接輸出，無需輸出升壓變壓器，設備占用面積小，適用于普通交流感應電機；
高效率：MHFR高壓電動機變頻調速柜效率高達96%以上；
高功率因數：MHFR高壓電動機變頻調速柜功率因數可達到0.95以上；
無諧波輸入：MHFR高壓電動機變頻調速柜輸入使用了移相多重化整流技術，電壓電流諧波小，輸入無需增加諧波治理裝置，不對電網產生污染；
無諧波輸出：MHFR高壓電動機變頻調速柜輸出標準正弦波電流，電壓電流諧波小，輸出無需增加諧波補償裝置，不增加電機的運轉噪音、不產生附加應力；
高可靠性：MHFR高壓電動機變頻調速柜具有故障自動旁路和高壓掉電重起功能，確保出現故障電機不停機運行；
  高安全性：MHFR高壓電動機變頻調速柜設計上遵循高壓國家強制規范，高壓主回路與控制回路之間光纖連接，安全可靠；
完善的保護和故障報警設計：MHFR高壓電動機變頻調速柜設置有完備的系統保護功能和功率單元保護功能，各種保護動作后，能實現故障自動記錄、事故記憶，故障記錄能自動記錄各種保護的動作類型、動作時間,可以幫助技術人員分析故障原因，并進行故障定位；
高靈活性：MHFR高壓電動機變頻調速柜通過PLC進行現場控制，可通過人機界面修改參數設置靈活改變控制方式，具有多種標準通信協議可方便與中控系統進行通信；
     安裝、調試、維護方便：功率單元按抽屜形式設計，功率單元與外接線采用接插件方式，無需人工接線，具有良好的互換性，方便更換。
2．獨有技術特點
波形數字化直接合成自適應技術：
  MHFR型高壓變頻柜波形產生部分是用單片F(xiàn)PGA經過一定算法得到離散化的頻率和幅值均可控的三相波形數據，再和不同相位的三角載波相比較，產生波形數據信號控制同一相功率單元輸出相同幅值和相位的基波電壓，但串聯各單元的載波之間互相錯開一定電角度，實現多電平疊加波形，這樣就大大提高了整體控制系統的可靠性。
低壓整機調試功能：

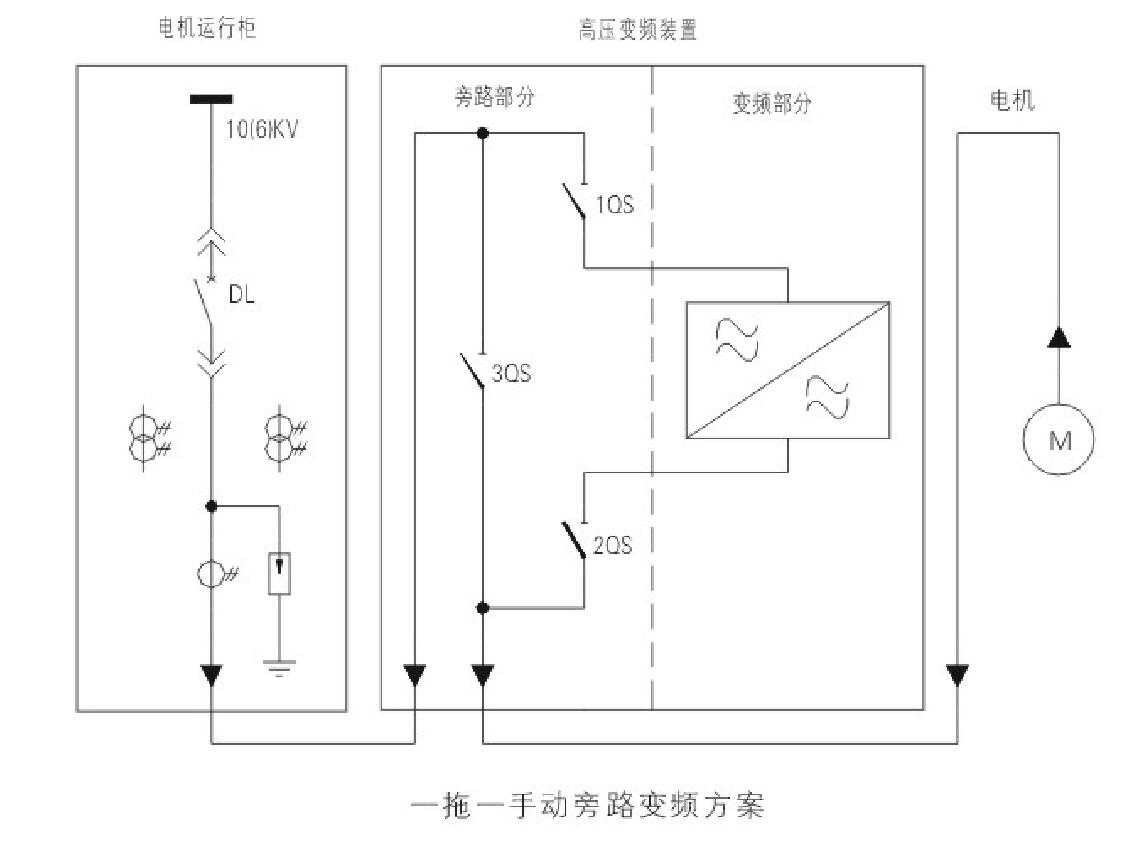

MHFR型高壓變頻柜可以利用低壓控制電源對高壓變頻進行功能試驗，用戶可以在沒有高壓電源或電機工頻運行時在線調試和維修高壓變頻裝置，這樣就大大縮短了高壓變頻設備的調試和維修時間。 MHFR型高壓變頻一拖一變頻切換柜方案圖

先進的故障自動檢測技術：
MHFR型高壓變頻柜在每次起動之前會自動對整個系統及每個功率單元進行在線檢測，功率單元檢測可以具體到每只IGBT的性能檢測，這樣就可以保證起動前整個裝置處于完好狀態，使各項準備工作更加有序。
功率單元采用抽屜式結構，便于更換、維護：
MHFR型高壓變頻柜功率柜上的功率單元與主回路之間的連接都是通過動靜觸頭聯接的，裝拆時只需要將兩根光纖取下即可操作，不用花大力氣來拆裝主回路的螺栓，并且所有主回路聯接都在柜后，相對保證了人身安全。
在線投切功率單元：
MHFR型高壓變頻柜在正常運行的時候可以手動投入和旁路任意一個功率單元，這樣因干擾誤動作而旁路的功率單元可以再手動投入正常運行中去，而高壓變頻產生的故障現象大部分都是因干擾引起的，這項功能會大大提高高壓變頻的平均無故障工作時間，也就是提高了高壓變頻的可靠性。
功率單元直流電壓在線檢測功能：
MHFR型高壓變頻柜在高壓帶電的情況下會在線檢測每個功率單元的直流母線電壓并將測量值顯示在人機界面上，這樣操作者能很直觀的掌握每個功率單元主回路的工作狀態，為進一步分析提供了有力的保證。
功率單元軟旁路功能：

MHFR型高壓變頻柜在功率單元出現故障時采取機械旁路和電子旁路相結合的方式,保障了功率單元自動旁路時的可靠性。
瞬時轉矩控制功能：

在負載有突變情況的工藝條件下，對負載出現突變的情況進行瞬時轉矩控制從而使高壓變頻不會因過流或速斷而跳機，提高設備運行的可靠性。
變頻軟起動控制技術：
變頻起動的起動電流小，對起動次數沒有要求，起動完畢可無擾動切換到工頻狀態運行，起動過程無電流沖擊。
電機旋轉再起動控制技術：
其技術特點是在電機失速旋轉的情況下，高壓變頻能自動識別電機轉速后無擾動投入，拖動電機到變頻狀態運行。

四、主要技術指標

項目	指標	說明
使用標準	Q/XM J01-013-2017
安裝地點	室內柜裝式
拓撲結構	功率單元多電平串聯PWM電壓源
整流形式	移相多脈沖
電動機要求	普通高壓電機	沒有要求
輸入濾波器	不需要
輸出濾波器	不需要
輸入側熔斷器保護	有	功率單元輸入熔斷器保護
輸入電壓	-30%~+15%額定電壓，頻率45HZ~55HZ	電壓降低15%以下降額運行
高壓輸入電流諧波含量	< 4%
高壓輸入功率因數	>0.96
高壓輸出電壓、電流諧波含量	< 4%
高壓輸出側頻率	5~120HZ,分辨率0.01 Hz
高壓輸出電壓	0~額定電壓，電壓波動率± 0.5 %
過載能力	1.2倍1min,1.5倍立即保護	可提出特殊要求
裝置整體效率	滿載> 97%，其它負載>96%
可靠性指標（平均無故障工作時間）	25000小時
控制電源	三相四線制交流380V,容量5kVA	也可適用直流電源
高低壓控制信號連接方式	光纖電纜
噪聲等級	<75dBA	（1米處）
防護等級	≥IP30
冷卻方式	強制風冷
標準控制連接	RS485 MODBUS RTU、DP、以太網	標準工業通訊接口
模擬量信號（輸入）規格及數量	4-20mA或0-10V 1路	可擴展
模擬量信號（輸出）規格及數量	4-20mA或0-10V 3路	可擴展
開關量信號（輸入）規格及數量	10點	可擴展
開關量信號（輸出）規格及數量	220VAC，5A，10點	可擴展
操作方式	觸摸屏
界面語言	全中文
接地要求	接地電阻《1Ω

五、工作環境

1、最低環境溫度0℃，最高環境溫度40℃，工作環境的溫度變化應不大于5℃/h。如果環境溫度超過允許值，應考慮配備相應的空調設備；
2、環境濕度小于90%（20℃），相對濕度的變化率每小時不超過5%，避免凝露；
3、安裝高度要小于海拔1000米。若安裝高度超過海拔1000米，設備須降額使用，或采用通風的措施，也可以做特殊設計；
4、在無爆炸危險的介質中，且介質中無足以腐蝕金屬的破壞絕緣的氣體與塵埃；

六、外形尺寸

6kV高壓電動機變頻調速柜外型尺寸選型表：

變頻裝置型號	額定容量	輸出電流	適配電機功率	外型尺寸	重量
MHFR-220/6	280kVA	35A	220kW	360023001200	5000
MHFR-250/6	320kVA	35A	250kW	360023001200	5000
MHFR-280/6	350kVA	35A	280kW	360023001200	5000
MHFR-315/6	400kVA	55A	315kW	360023001200	5000
MHFR-355/6	450kVA	55A	355kW	360023001200	5000
MHFR-400/6	500kVA	55A	400kW	360023001200	5000
MHFR-450/6	560kVA	80A	450kW	360023001200	5000
MHFR-500/6	630kVA	80A	500kW	360023001200	5000
MHFR-560/6	700kVA	80A	560kW	360023001200	5000
MHFR-630/6	800kVA	80A	630kW	360023001200	5500
MHFR-710/6	900kVA	120A	710kW	360023001200	5500
MHFR-800/6	1000kVA	120A	800kW	360023001200	5500
MHFR-900/6	1150kVA	120A	900kW	360023001200	5500
MHFR-1000/6	1250kVA	120A	1000kW	360023001200	5500
MHFR-1120/6	1400kVA	170A	1120kW	360023001300	5500
MHFR-1250/6	1600kVA	170A	1250kW	360023001300	6000
MHFR-1400/6	1750kVA	170A	1400kW	390023001300	6000
MHFR-1600/6	2000kVA	240A	1600kW	450023001300	6000
MHFR-1800/6	2250kVA	240A	1800kW	450023001300	6600
MHFR-2000/6	2500kVA	240A	2000kW	450023001300	6600
MHFR-2240/6	2800kVA	250A	2240kW	510023001400	6700
MHFR-2500/6	3200kVA	300A	2500kW	520023001400	6900
MHFR-3500/6	3500kVA	340A	2800kW	520023001400	7500
MHFR-3150/6	4000kVA	370A	3150kW	540023001400	8000
MHFR-3550/6	4500kVA	415A	3550kW	540023001400	8500
MHFR-4000/6	5000kVA	465A	4000kW	550023001500	9500
MHFR-4500/6	5650kVA	525A	4500kW	550023001500	10000
MHFR-5000/6	6400kVA	580A	5000kW	570024001500	12500

10kV高壓電動機變頻調速柜外型尺寸選型表：

變頻裝置型號	額定容量	輸出電流	適配電機功率	外型尺寸	重量
MHFR-220/10	280kVA	35A	220kW	370021001200	5000
MHFR-250/10	320kVA	35A	250kW	370021001200	5000
MHFR-280/10	350kVA	35A	280kW	370021001200	5000
MHFR-315/10	400kVA	35A	315kW	370021001200	5000
MHFR-355/10	450kVA	35A	355kW	370021001200	5000
MHFR-400/10	500kVA	35A	400kW	370021001200	5000
MHFR-450/10	560kVA	35A	450kW	370021001200	5000
MHFR-500/10	630kVA	55A	500kW	370021001200	5000
MHFR-560/10	700kVA	55A	560kW	420023001200	5000
MHFR-630/10	800kVA	55A	630kW	420023001200	5500
MHFR-710/10	900kVA	55A	710kW	420023001200	5500
MHFR-800/10	1000kVA	80A	800kW	420023001200	5500
MHFR-900/10	1150kVA	80A	900kW	420023001200	5500
MHFR-1000/10	1250kVA	80A	1000kW	420023001200	5500
MHFR-1120/10	1400kVA	80A	1120kW	420023001200	5500
MHFR-1250/10	1600kVA	120A	1250kW	420023001200	6000
MHFR-1400/10	1750kVA	120A	1400kW	420023001200	6000
MHFR-1600/10	2000kVA	120A	1600kW	450023001200	6600
MHFR-1800/10	2250kVA	170A	1800kW	450023001300	6600
MHFR-2000/10	2500kVA	170A	2000kW	450023001300	6600
MHFR-2240/10	2800kVA	170A	2240kW	450023001300	7200
MHFR-2500/10	3200kVA	240A	2500kW	480023001300	7200
MHFR-2800/10	3500kVA	240A	2800kW	480023001300	7200
MHFR-3150/10	4000kVA	240A	3150kW	510023001400	8500
MHFR-3550/10	4500kVA	250A	3550kW	510023001400	9500
MHFR-4000/10	6400kVA	345A	4000kW	510023001400	14500
MHFR-8000/10	10000kVA	500A	8000kW	1200024001400	18500
MHFR-10000/10	12500kVA	600A	10000kW	1250025001500	19500

說明：
1、上表中的外型尺寸包含移相變壓器柜、功率單元柜、控制柜三套柜體，不包含旁路柜，柜體總體高度不包含底部基座槽鋼（100mm）和柜頂散熱風機（286~361mm）的尺寸；
2、當采用手動旁路時，旁路柜寬度為1100mm；當采用自動旁路時，6kV旁路柜寬度為600mm，10kV旁路柜寬度為800mm；
3、設備尺寸如有變動，恕不另行通知，具體尺寸以技術協議為準；
4、變頻裝置散熱建議配置空調，如需外加風道散熱，須根據現場情況另行設計；

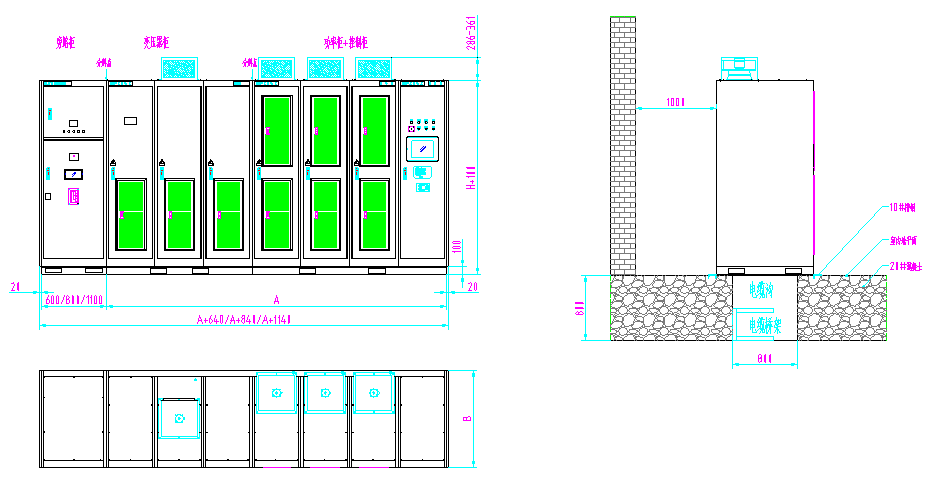

5、外形及安裝圖見下圖：

七、訂貨須知

為了得到最佳的調速節能效果， MHFR系列高壓電動機變頻調速柜額定容量最好根據用戶電動機負載情況進行選配。為此用戶在訂貨時請?zhí)峁╇妱訖C準確的型號、額定功率、額定電壓、額定電流等數據以及拖動的負載類型和電機實際負荷率等情況。
