產品名稱：MHAS系列高壓自耦變壓器降壓起動柜

產品類型：起動類

瀏覽次數：次

產品簡介：MHAS型高壓自耦降壓起動柜是指高壓鼠籠電動機起動時利用高壓自耦變壓器來降低加在電動機定子繞組上的起動電壓，待電動機起動后，再使電動機與自耦變壓器脫離，從而在全壓下正常運行。

關于產品購買、技術維護等服務，歡迎致電!

電話：0710－2572368

傳真：0710－2760018

QQ：2427967001

電話：18271228725@139.COM

產品介紹

高壓自耦變壓器降壓軟起動柜

一、概述

MHAS系列高壓自耦變壓器降壓起動柜（High voltage autotransformer step-down soft start cabine）是指高壓鼠籠電動機起動時利用高壓自耦變壓器來降低加在電動機定子繞組上的起動電壓，待電動機起動后，再使電動機與自耦變壓器脫離，從而在全壓下正常運行。
MHAS系列高壓自耦變壓器降壓起動柜可廣泛用于水泥、化工、石油、冶金等工業部門的風機、水泵、油泵等鼠籠異步電動機或同步電機。
MHAS系列高壓自耦變壓器降壓起動柜是傳統的降壓起動方式之一，工作原理是通過自耦變壓器不同的抽頭比降低電機端電壓，以減小起動電流，實現高壓電機的起動。本公司自耦變壓器采用真空環氧澆注且設計裕量極大，連續起動發熱低，訂貨時用戶只需要提供電機參數及負載類型即可，起動參數的計算由我公司負責并確保起動效果好。我公司6kv/450kw自耦降壓起動柜已出口斐濟、緬甸等國，并積累了豐富的出口經驗。

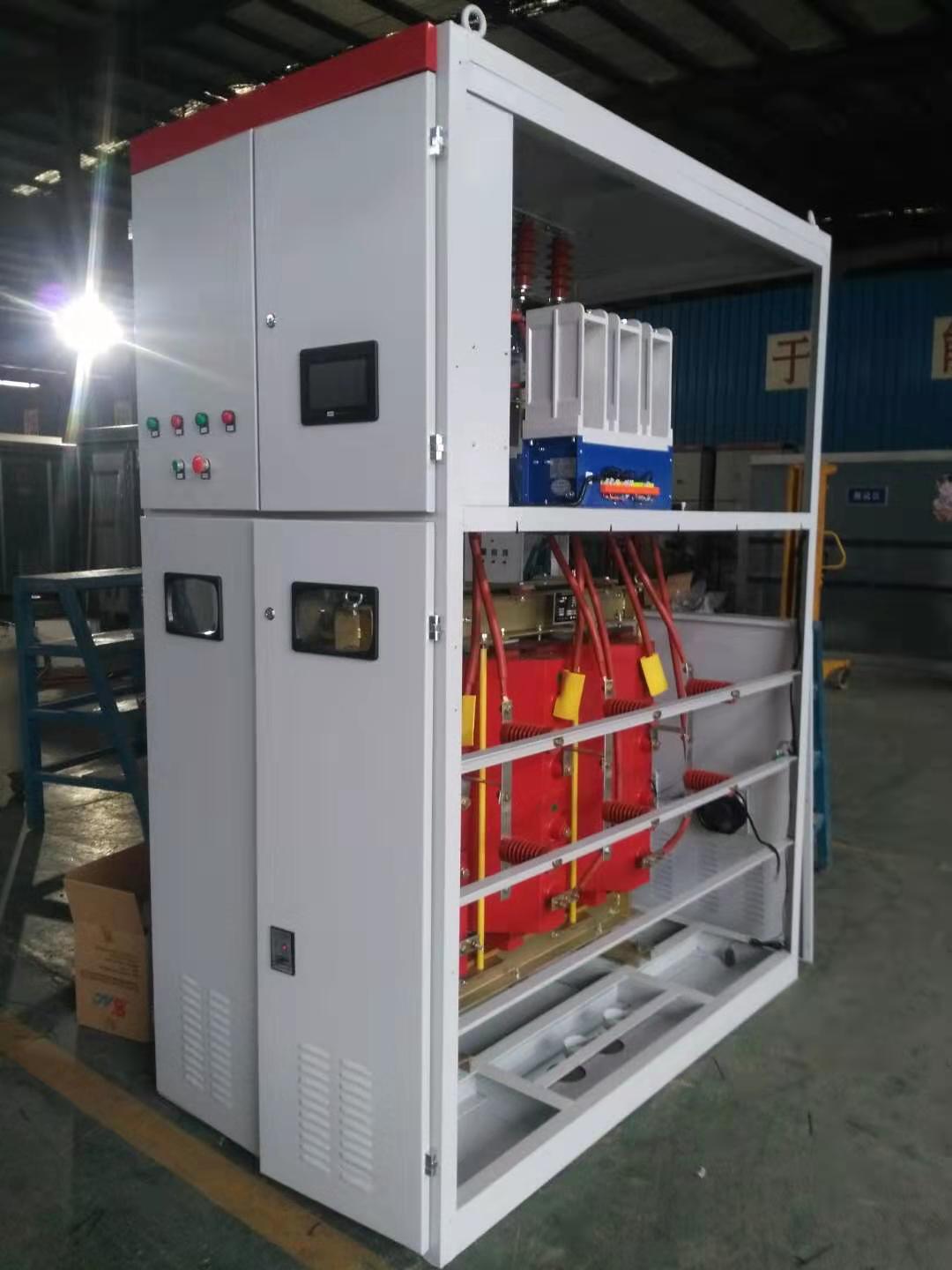

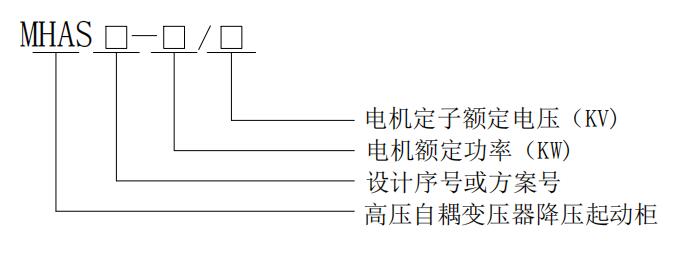

二、軟起型號

三、主要計算指標
1．最高電壓：3.6、7.2、12KV
2．額定功率：150～2500KW高壓同步和異步鼠籠電機；高壓自耦變壓器

3．起動電流：1.5～4Ie(與電機和拖動負載有關)
4．起動時間：10～60s
5．重復起動：2～3次（常溫與電動機功率和拖動負載有關）
6．防護等級：IP20 IP30
7．控制電源： 220V AC50Hz

四、使用環境條件

1.    環境溫度：0～+40℃（帶加熱裝置-20℃）
2.    相對濕度：≤90%（25℃）
3.    海拔高度：≤1000米
4.    地面傾斜度：≤5º
5.    安裝地點無火災及爆炸危險、無化學腐蝕及劇烈震動
6.    特殊使用條件可在訂貨時具體協商

五、特點

設自耦變壓器的變比為K，原邊電壓為U1，副邊電壓U2=U1/K，副邊電流I2（即通過電動機定子繞組的線電流）也按正比減小。又因為變壓器原副邊的電流關系I1=I2/K，可見原邊的電流（即電源供給電動機的啟動電流）比直接流過電動機定子繞組的要小，即此時電源供給電動機的啟動電流為直接啟動時1/K2 倍。由于電壓降低為1/K 倍，所以電動機的轉矩也降為1/K2 倍。自耦變壓器副邊有2～3 組抽頭，如二次電壓分別為原邊電壓的80%、60%、40% 。
可以按允許的啟動電流和所需的啟動轉矩來選擇自耦變壓器的不同抽頭實現降壓啟動，而且不論電動機的定子繞組采用Y 或Δ接法都可以使用。六、工作原理

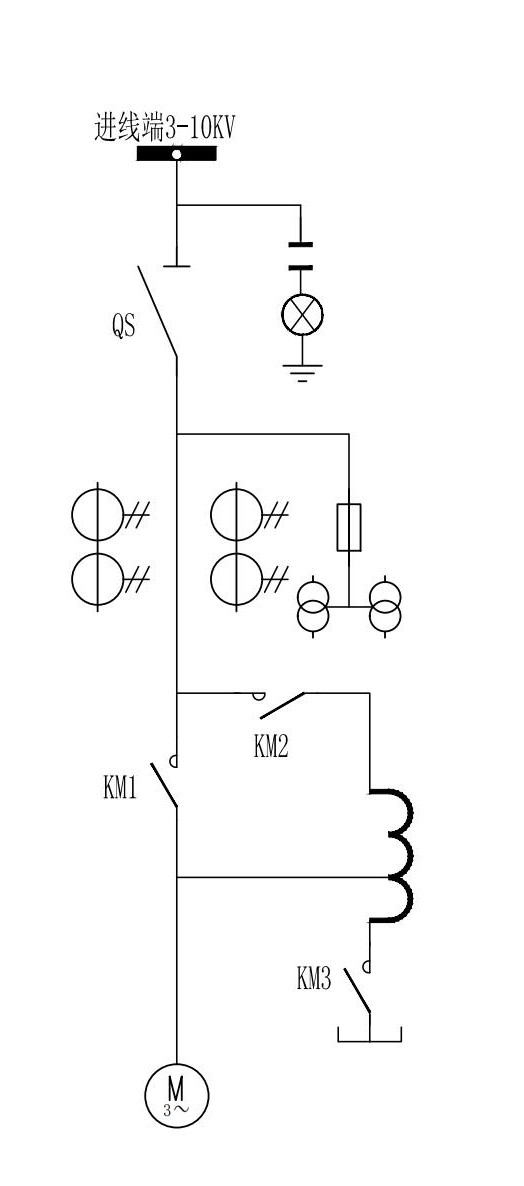

1、合上隔離開關QS接通高壓三相電源。（隔離開關為選配件）
2、觀察起動柜允許起動指示燈是否亮燈？若沒有亮燈，請先檢查其它聯鎖條件是否具備？只要其它聯鎖條件滿足，允許起動繼電器KA1吸合，KA1吸合允許指示燈才能亮！若允許起動指示燈亮，按啟動按鈕SB1高壓交流接觸器KM3線圈通電吸合并自鎖，其主觸頭閉合，將自耦變壓器線圈接成星形，與此同時由于KM3輔助常開觸點閉合，使得接觸器KM2線圈通電吸合，KM2的主觸頭閉合由自耦變壓器的次級抽頭（例如65%）將三相電壓的65%接入高壓電動機，此時高壓電動機進入降壓（減壓）起動過程；有KM2的輔助常開觸點閉合時間繼電器KT1開始計時。
3、KM3輔助常開觸點閉合，使時間繼電器KT2線圈通電，KT2時間設置比KT1短，并按已整定好的時間開始計時，當時間到達后，KT2的延時常開觸點閉合，使中間繼電器KA2線圈通電吸合并自鎖。
4、由于KA2線圈通電，其常閉觸點斷開使KM3線圈斷電，KM3常開觸點全部釋放，主觸頭斷開，使自耦變壓器線圈封星端打開；同時KM2線圈斷電，其主觸頭斷開，切斷自耦變壓器電源。KA2的常閉觸點閉合，通過KM3已經復位的常閉觸點，使KM1線圈得電吸合，KM1主觸頭接通電動機在全壓下運行。
5、KM3的常開觸點斷開也使時間繼電器KT2線圈斷電，其延時閉合觸點釋放，也保證了在電動機啟動任務完成后，使時間繼電器KT2可處于斷電狀態。
6、當KM1接觸器有故障不能吸合，而KT1計時達到設置值，KT1動作，其聯鎖觸點斷開KM3自鎖回路，KM3釋放，導致KM1一起釋放，此時起動失敗。因此KT1也稱起動超時繼電器，作為電機起動超時保護。
7、欲停車時，可按停機按鈕SB2則控制回路全部斷電，電動機切除電源而停轉。
8、高壓電動機的綜合保護由微機綜合保護裝置完成。

七、安裝與調試

1、高壓電動機自耦降壓電路，適用于任何接法的三相鼠籠式異步電動機。
2、高壓自耦變壓器的功率應予電動機的功率一致，如果小于電動機的功率，自耦變壓器會因起動電流大發熱損壞絕緣燒毀繞組。
3、對照原理圖核對接線，要逐相的檢查核對線號。防止接錯線和漏接線。
4、由于起動電流很大，應認真檢查主回路端子接線的壓接是否牢固，無虛接現象。
5、空載試驗；，接通電源，按下SB1起動KM3與KM2和動作吸合，KM1與KA2不動作。時間繼電器的整定時間到，KM3和KM2釋放，KA2和KM1動作吸合切換正常，反復試驗幾次檢查線路的可靠性。
6、帶電動機試驗；經空載試驗無誤后，恢復與電動機的接線。再帶電動機試驗中應注意啟動與運行的接換過程，注意電動機的聲音及電流的變化，電動機起動是否困難有無異常情況，如有異常情況應立即停車處理。
7、再次啟動；自耦降壓起動電路不能頻繁操作，如果啟動不成功的話，第二次起動應間隔4分鐘以上，入在60秒連續兩次起動后，應停電4小時再次啟動運行，這是為了防止自耦變壓器繞組內啟動電流太大而發熱損壞自耦變壓器的絕緣。

八、常見故障

1、帶負荷起動時，電動機聲音異常，轉速低不能接近額定轉速，接換到運行時有很大的沖擊電流，這是為什么？
分析現象：電動機聲音異常，轉速低不能接近額定轉速，說明電動機起動困難，懷疑是自耦變壓器的抽頭選擇不合理，電動機繞組電壓低，起動力矩小脫動的負載大所造成的。
處理：將自耦變壓器的抽頭改接在80%位置后，在試車故障排除。
2、電動機由啟動轉換到運行時，仍有很大的沖擊電流，甚至掉閘。
分析現象：這是電動機起動和運行的接換時間太短所造成的，時間太短電動機的起動電流還未下降轉速為接近額定轉速就切換到全壓運行狀態所至。
處理：調整時間繼電器KT2的整定時間，延長起動時間現象排除。:

九、訂貨須知

請?zhí)峁┫铝匈Y料：
1、     電動機型號、額定功率、額定電壓、額定電流
2、     定子繞組接法（星點可否打開）
3、     拖動負載種類、起動頻繁程度
4、     如需提供設計計算書，則需提供電動機的拖動負載特性：Iq/Ie、Mq/Me、Mmax/Me、GN2及電網短路容量和工況說明
5、     配套開關柜進出線方式
6、     設備表面顏色
