產品名稱：KYN28-12型鎧裝移開式交流金屬封閉開關中置柜

產品類型：開關成套類

瀏覽次數：次

產品簡介： KYN28-12型鎧裝移開式交流金屬封閉開關柜系額定電壓3.6~12kV三相交流50Hz的戶內成套配電裝置。用于發電廠送電、電業系統和工礦企業變電所受電、配電，還可以用于頻繁啟動高壓電動機等。

關于產品購買、技術維護等服務，歡迎致電!

電話：0710－2572368

傳真：0710－2760018

QQ：2427967001

電話：18271228725@139.COM

產品介紹

一、產品介紹：
KYN28-12型鎧裝移開式交流金屬封閉開關中置柜系額定電壓3.6~12kV三相交流50Hz的戶內成套配電裝置。用于發電廠送電、電業系統和工礦企業變電所受電、配電，還可以用于頻繁啟動高壓電動機等。
本開關柜能滿足GB3906、DL404、IEC-298等標準的要求，并且具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置時送電和防止誤入帶電間隔等“五防”功能。
KYN28-12型鎧裝移開式交流金屬封閉開關中置柜可以作為電機的運行柜，星點柜，切換柜來使用。

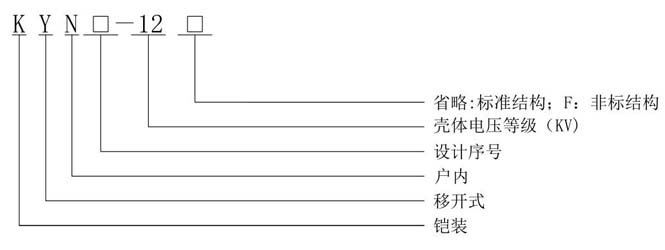

二、產品含義：

三、使用環境條件：
海拔高度：不超過1000m；
環境溫度：上限+40℃，下限-10℃；
相對濕度：日平均值不大于95%，月平均值不大于90%；
飽和蒸汽壓：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3 MPa；
地震烈度：不超過8度；
無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
四、主要特點：
1) 柜體結構采用敷鋁鋅板經多重折彎組裝而成；
2) 所有的操作均在柜門關閉狀態下進行；
3) 防護等級高，可防止雜物和蟲害侵入；
4) 簡單有效的“五防”閉鎖，防止誤操作；
5) 可配用VS1(ZN63A)或根據用戶要求選用VD4型真空斷路器；

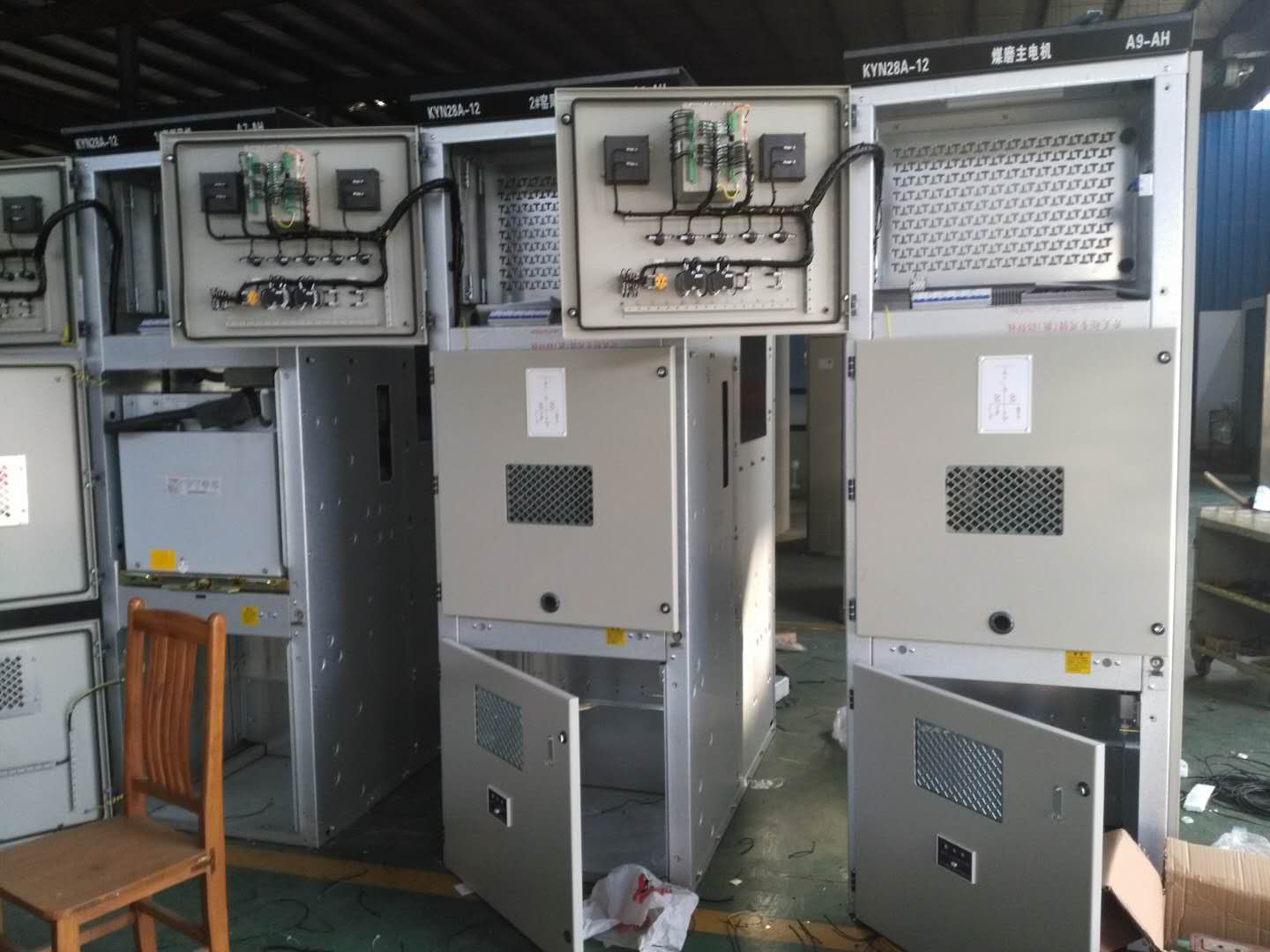

6) 更換斷路器簡單，手車互換性好；兆復安電氣KYN28A-12鎧裝高壓開關柜

7) 柜體可靠墻安裝、柜前維護、減少占地面積；
8) 電纜室空間充裕、可連接多根電纜；
9) 快速接地開關用于接地和回路短路；
10) 斷路器室、繼電器室、電纜室可根據用戶要求分別加裝加熱器，防止凝露與腐蝕發生；
11) 斷路器室、電纜室可根據用戶要求分別加裝照明裝置，以方便維護及檢修。
五、主要技術參數：

參數名稱	單位	參數
額定電壓	kV	3.6 7.2 12
額定電流	A	630 1250 1600 2000 2500 3150
額定頻率	H Z	50
額定短時耐電流	kA	16 20 25 31.5 40
額定峰值耐受電流	kA	40 50 63 80 100
額定工頻耐受電壓	kV	42/1min
額定雷電沖擊耐受電壓 ( 峰值 )	kV	75
額定短路持續時間	S	4
防護等級		IP4X

六、外形尺寸及重量

高度		2300（2200）
寬度	分支小母線額定電流達至1250A熱穩定電流31.5KA	800
寬度	分支小母線額定電流1600A及以上	1000
深度	電纜進出線	1500
深度	背后架空進出線	1660
重量		700-1200

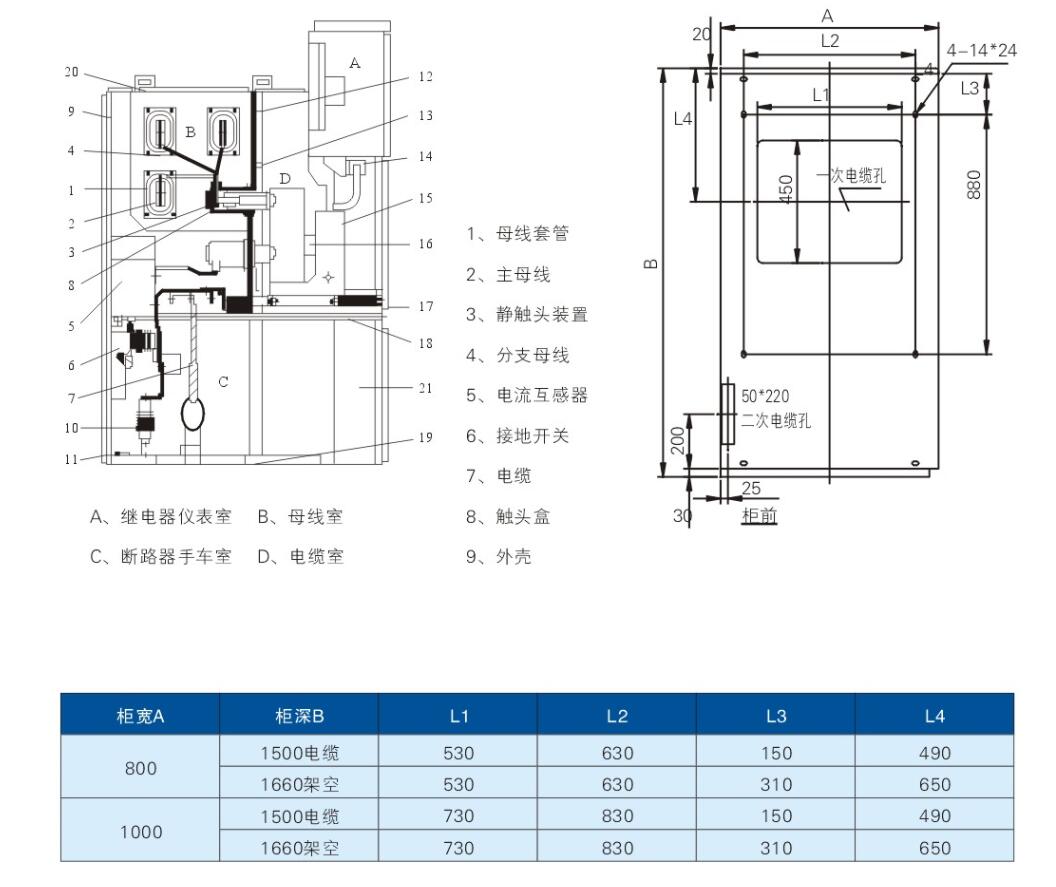

七、機構示意圖及底板安裝尺寸圖
KYN28柜機構示意圖及底板安裝尺寸圖

八、訂貨須知
1、主接線方案編號及單線系統圖、排列圖；
2、二次回路接線原理圖，端子排列圖，如端子無排列圖時按制造廠規定；
3、開關柜內的電器元件的型號、規格、數量；
4、主母線、支母線的材質、規格，否則按制造廠規定供應；
5、開關柜使用在特殊環境條件，應在訂貨時提出；
6、需要附件、備件時應提出其種類和數量；
