產品名稱：XL系列低壓動力配電柜

產品類型：開關成套類

瀏覽次數：次

產品簡介：XL型動力配電柜用于工礦企業，交流頻率50Hz、電壓660V以下IT系統，TN-C系統，TT系統（原稱三相三線、三相四線電力系統）作動力、照明配電用。

關于產品購買、技術維護等服務，歡迎致電!

電話：0710－2572368

傳真：0710－2760018

QQ：2427967001

電話：18271228725@139.COM

產品介紹

一、概述

XL系列低壓動力配電柜（簡稱：動力柜）均采用國內自行設計的新型組件，外殼用鋼板彎制而成，具有結構緊湊，檢修方便，線路線路方案可以靈活組合等特點；配電柜除了可裝空氣斷路器和熔斷器作為斷路保護外，還可裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈，以及需配刀開關時，其刀開關操作手柄裝于箱前右柱上部，可以作為切換電源之用，配電柜前面有門，門打開后，配電箱內全部設備敞露，便于檢修維護。XL型動力配電柜用于工礦企業，交流頻率50Hz、電壓660V以下IT系統，TN-C系統，TT系統（原稱三相三線、三相四線電力系統）作動力、照明配電用。
XL型低壓動力配電柜符合國際電工委員會IEC439-1《低壓開關設備和控制設備裝置》，國標GB7251-1997《低壓開關設備和控制設備裝置》。適用于發電廠、變電站、大型建筑、樓宇等電力用戶。適用于交流50Hz、額定電壓500V及以下，作為動力控制及配電使用。XL型低壓動力配電柜系戶內裝置，靠墻安裝，屏前檢修。箱體具有良好的防塵特性，適合于化工廠和有灰塵場所使用。。XL型低壓動力配電柜也可以用不銹鋼制作戶外防雨型配電柜。

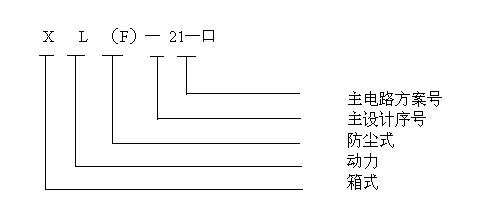

二、型號含義

三、工作環境

3.1 海拔高度不超過2000米；
3.2 周圍空氣溫度不高于+40℃，并且24h內平均溫度不高于+35℃，周圍空氣溫度不低于-5℃；
3.3 大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，例如：+20℃時為90%；

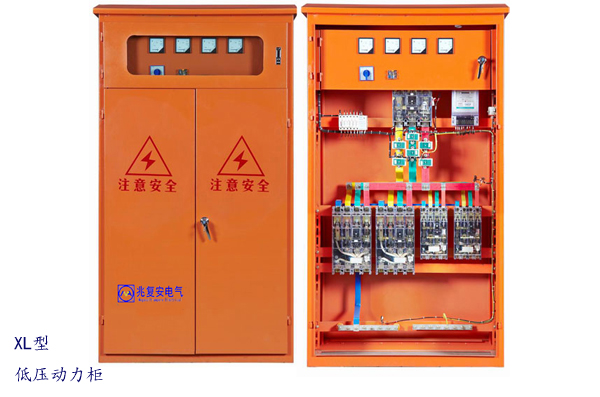

3.4 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所； XL型動力柜

3.5 安裝時，與垂直面傾斜不超過5°；
3.6 本產品適合以下溫度運輸、儲存：-25℃--+55℃。在短時間內（不超過24小時）不超過+65℃；
3.7 如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠提出，協商解決。

四、技術參數

序號	名稱	單位	數據
1	額定電壓	V	380/220 VAC
2	最大額定工作電流	A	1600
3	額定絕緣電壓	V	660
4	頻率	Hz	50
5	防護等級		IP30
6	短時耐受電流	kA	18
7	短時耐受電流	kA	36

五、產品特點

XL（F）-21型低壓動力配電柜系戶內靠墻安裝，單面前開門的配電裝置。其基本結構采用鋼板彎制及角鋼焊接而成。前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表，打開箱后，配電箱內部設備全為敞露便于檢修維護，本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，確保殼體與地連接可靠。

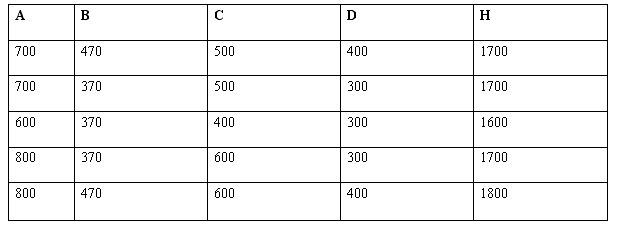

六、柜體外形尺寸及安裝尺寸

七、訂貨須知

訂貨時客戶需提供下列資料：
7.1 一次線路方案及單線系統圖；
7.2 二次線路展開系統圖；
7.3 每箱內所裝設各種電器的詳細規格及參數
