產品名稱：HXGN□- 12系列箱型固定式金屬封閉開關柜

產品類型：開關成套類

瀏覽次數：次

產品簡介： HXGN箱型固定式金屬封閉環網開關柜（簡稱環網柜）適用于三相交流10kV、50Hz的配電系統中，廣泛應用于城網農網建設和改造工程、工礦企業、高層建筑和公共設施等，作為環網供電單元和終端

關于產品購買、技術維護等服務，歡迎致電!

電話：0710－2572368

傳真：0710－2760018

QQ：2427967001

電話：18271228725@139.COM

產品介紹

一、概述
HXGN□- 12箱型固定式金屬封閉環網開關柜（簡稱環網柜）適用于三相交流10kV、50Hz的配電系統中，廣泛應用于城網農網建設和改造工程、工礦企業、高層建筑和公共設施等，作為環網供電單元和終端設備，起著電能的分配、控制和電氣設備的保護作用。
所謂“環網柜”就是每個配電支路設一臺開關柜（出線開關柜），這臺開關柜的母線同時就是環形干線的一部分。就是說，環形干線是由每臺出線柜的母線連接起來共同組成的。每臺出線柜就叫“環網柜”。實際上單獨拿出一臺環網柜是看不出“環網”的含義的。這些環網柜的額定電流都不大，因而環網柜的高壓開關一般不采用結構復雜的斷路器而采取結構簡單的帶高壓熔斷器的高壓負荷開關。也就是說，環網柜中的高壓開關一般是負荷開關。環網柜用負荷開關操作正常電流，而用熔斷器切除短路電流，這兩者結合起來取代了斷路器。當然這只能局限在一定容量內。
HXGN□- 12箱型固定式金屬封閉環網開關柜具有成套性強、體積小、重量輕、壽命長，關合開斷能力強、安全可靠、操作維護方便等特點。產品技術性能符合以下標準：
DL/T404-91        戶內交流高壓開關柜訂貨技術條件
GB1985-89         交流高壓隔離開關和接地開關
GB/T11022-1999    高壓開關設備和控制設備標準的共用技術要求
GB16926 –1997    交流高壓負荷開關----熔斷器組合電器
DL/T403-91        10～35kV戶內高壓真空斷路器訂貨技術條件
DL/T402-91        10～35kV戶內高壓真空斷路器訂貨技術條件
GB1984-1989       交流高壓斷路器
DL/T486-92        交流高壓隔離開關訂貨技術條件
DL/T593-1996      高壓開關設備的共用訂貨技術條件
二、型號含義

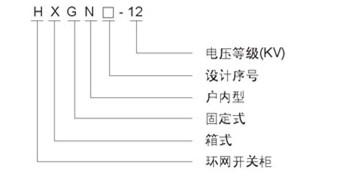

HXGN□- 12箱型固定式金屬封閉環網開關柜型號說明

HXGN□- 12箱型固定式金屬封閉環網開關柜型號說明

三、 正常使用條件
1 周圍空氣溫度：–15℃～+40℃；
2海拔高度：1000m及以下；
3濕度條件：日平均值不大于95%，水蒸氣壓力日平均值不超過2.2kPa；
月平均值不大于90%，水蒸氣壓力月平均值不超過1.8kPa。
4地震烈度：不超過8度；
5沒有腐蝕性或可燃性氣體等明顯污染的場所。
注：超出上述正常使用條件時，用戶可與本公司協商。
四、技術參數

序號	名稱		單位	數據
1	額定電壓/最高工作電壓		KV	10/12
2	額定電流		A	630
3	主母線電流	進線柜	A	630
		出線柜		125
4	額定短時耐受電流		KA	20
5	額定短路持續時間		S	4
6	額定峰值耐受電流		KA	50
7	額定短路關合電流		KA	50
8	額定有功負載開斷電流		A	630
9	閉環開斷電流		A	630
10	額定電纜充電電流		KA	20
11	接地開關額定短路時耐受電流		KA	20
12	接地開關寶寶短路時持續時間		S	4（2）
13	接地開關額定峰值耐受電流		KA	50
14	接地開關額定短路關合電流		KA	50
15	Lmin額定工頻耐受電壓	相間、相對地、真空負荷開關斷口	KA	42
		隔離開關斷口		48
16	額定雷電沖擊耐受電壓	相間、相對地、真空負荷開關斷口	KA	75
		隔離開關斷口		85
17	機構壽命	真空負荷開關	次	10000
		接地開關（刀）、隔離開關（刀）		2000
18	交接電流		A	3150

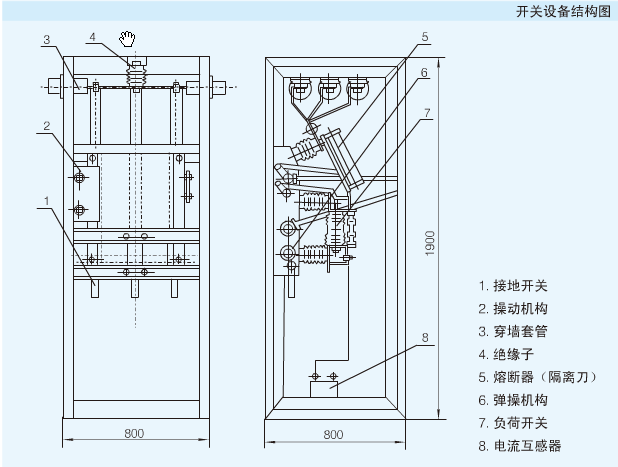

五、結構特點
1 結構性能特點
1.1環網柜采用8MF型材料組裝，全構架安裝模數孔E=20mm。
1.2環網柜內配FZN21-12D型負荷開關或FZRN21-12D型熔斷器組合電器，該型電器帶有隔離開關、真空負荷開關、接地開半，且隔離開關及接地開關均有明顯斷口。
1.3隔離開關、真空負荷開關、接地開關、柜門具有完善可靠的機械聯動、聯鎖裝置，能有效防止誤操作，并確保安全維護。
1.4可手動、電動操作。
1.5計量柜的柜門、儀表門設有鋁封銷子。
1.6熔斷器組合電器柜、熔管帶有撞針。短路情況下，撞針撞擊跳閘機構，實現快速開斷，能有效保護電器設備。
1.7環網柜采用正面操作，可靠墻安裝。
2“五防”閉鎖功能。
2.1送電操作：只有當柜體門關閉并鎖定，操作接地開關到“打開”位置，才能操作負荷開關至合閘位置。
2.2停電操作：當負荷開關處于隔離位置，才能關合接地開關，接地開關處于合閘位置時，插入絕緣隔板到位，才能打開柜門。
2.3真空滅弧室與隔離刀有可靠的聯鎖，而隔離刀與接地刀互為聯動，并與柜門聯鎖，絕緣隔板與柜門也有聯鎖。
六、訂貨須知
訂貨時應提供下列資料：
1主電路方案、編號或主電路組合排列圖。
2輔助電路電氣原理圖及控制回路電壓。
3開關設備平面布置圖。
4如需非標主電路及線路方案，可委托本公司設計、生產。
5其它特殊使用條件。
