 MP系列靜止式無環流進相器

產品名稱: MP系列靜止式無環流進相器

產品類型:補償類

瀏覽次數:

產品簡介:MP系列靜止式無環流進相器是本公司專為大中型繞線式異步電動機設計開發的無功功率就地補償裝置。

關于產品購買、技術維護等服務,歡迎致電!

電話:0710-2572368

傳真:0710-2760018

QQ:2427967001

電話:18271228725@139.COM

產品介紹

一、概述 MP系列靜止式無環流進相器
       MP系列靜止式無環流進相器是本公司專為大中型繞線式異步電動機設計開發的無功率就地補償裝置。它串接于電機轉子回路中,用以提高電動機的功率因數,降低電動機的定子電流和改善電動機的運行狀況。投入使用MP系列靜止式進相器后,可以延長電動機的使用壽命;提高用戶設備的利用率,節省供用電設備投資,挖掘現有設備的潛力;減少電費,降低成本,它將給用戶帶來直接的經濟效益和社會效益。

 MP系列靜止式無環流進相器可廣泛應用于水泥、化工、礦山、冶金、鋼鐵、造紙、制藥、飼料加工等行業的大中型繞線式異步電機。

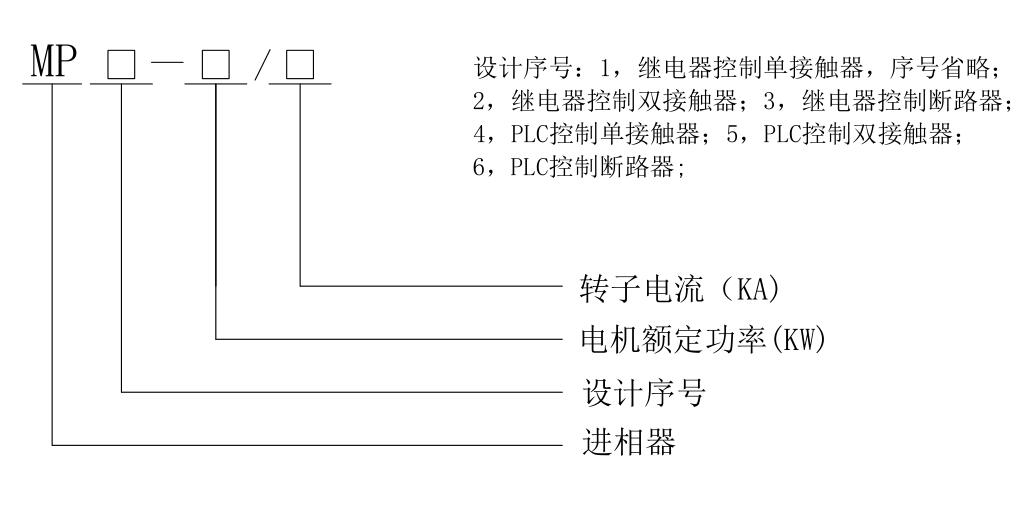

二、型號說明
MP系列靜止式無環流進相器型號說明
三、
 MP系列靜止式無環流進相器與其它類型產品的區別
1、靜止式進相器與補償電容器的區別
      MP系列靜止式進相器對無功功率的補償與電機定子側并聯電容器的補償有著本質的區別。電容補償只是在電機之外的電網上對電機的無功進行補償,無法改善電機本身的運行狀況;而MP系列靜止式進相器是串接在電機轉子回路中,不僅可顯著提高功率因數,使電機定子電流大幅度降低,而且電機溫升明顯降低,電機的效率和過載能力提高。
2、靜止式進相器與自激(旋轉)式進相機的區別

     MP系列靜止式無環流進相器與自激(旋轉)式進相機也不同。MP系列系列靜止式進相器采用了先進的交-交變頻技術和微機、可控硅控制技術,可自動跟蹤電機運行狀態的變化并自動調整相關參數以達到最佳的補償效果,這是自激式進相機無法做到的。而且MP系列系列靜止式進相器從根本上克服了自激式進相機“整流子”結構特別怕塵埃、壽命短、維修頻繁的缺點,其進相器結構無轉動部件,不怕灰塵、可靠性高、使用壽命長、維護方便。
四、
 MP系列靜止式無環流進相器的結構及原理
1、機械結構及作用

   MP系列靜止式無環流進相器由柜體、通風道、器件板及器件支撐架(框)等組成。
1.1 柜體:對內置物進行防護和包裝。
1.2 通風道:固定可控硅主電路和軸流風機,對可控硅進行集中強制通風散熱。
1.3 器件板:固定和聯接電氣控制系統的電器元件。
1.4器件支撐架(框):安裝和固定補償變壓器、電抗器、大功率交流接觸器以及自控電路板等。
2、電氣結構及作用

   MP系列靜止式進相器電氣結構主要由主控制回路、進退相控制回路、自動控制電路以及電源電路等組成,見圖1,詳細電所結構見《靜止式進相器電氣原理圖》
典型一次方案圖
注: 可配套使用本公司MWLS型液態軟起動裝置。
MP系列靜止式無環流進相器一次方案原理圖
1一次方案
2.1主控制回路:它主要由12支可控硅和6支電抗器組成。可控硅接受CPU的控制指令,完成交-交變頻功能;電抗器的作用是抑制交-交變頻過程中所產生的環流。

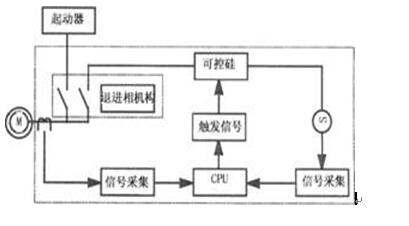

MP系列靜止式無環流進相器原理框圖
2 原理框圖
2.2進、退相控制回路:該回路主要由大容量交流接觸器KM1、KM2及其它中間繼電器等電氣元件組成。KM1的作用是在退相時將電動機轉子回路接入聯控設備;KM2的作用則是進相時將電動機轉子回路接入進相器主回路。
2.3自動控制電路:該部分主要由中小規模數字電路、接口電路、模擬電路以及程序存諸器等組成。它由軟件支持,是靜止式進相器核心部分。
3、工作原理

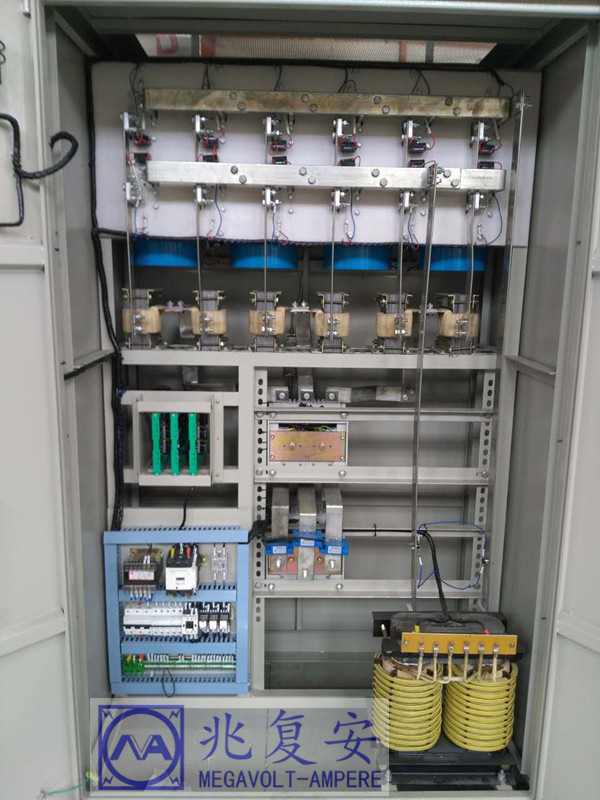

MP系列靜止式進相機
       靜止式進相器采用變頻技術,將單相380交流電,通過12只晶闡管和6只平衡電抗器,變換成與電機轉子頻率相同(f1.s≈1Hz)的三相交流電。該電流通入轉子回路,從而在轉子回路中產生一個超前于轉子電勢近900的附加電勢Ek,進而改善電機的功率因數。Ek的大小取決于變頻器電源U2的大小和晶闡管觸發角的大小。從原理框圖(圖1) 看,采樣信號回路根據電機轉子電流信號和附加電勢信號進行處理,把結果送給邏輯判別回路;邏輯判別回路根據保護指令控制觸發器,觸發晶闡管的觸發角,從而在轉子回路得到一個附加激磁電流I'mo,為了保持I1+I2=Im不變,I2增加,I1就要減少;所以可降低定子電流,減少功率因數角φ1,提高功率因數cosφ1,由于保持盛磁電流Im不變、轉差率不變,進而保證電機出軸力矩不變、電機轉速不變。
隨著補償電壓的逐步升高,定子側的無功功率逐漸下降,功率因數逐步上升,定子電流逐漸減小。當補償電壓升高到一定值后,定子側 的無功功率減小到接近于零,功率因數上升到近似于1。
五、性能特點
1、可使電機的功率因數提高到0.95以上,無功功率降低60%以上。
2、降低定子電流10%—20%,降低線損、銅損20%—30%。
3、電機溫升顯著降低,過載能力和效率大大提高。電機使用壽命延長。
4、具有缺相、過流等故障自動保護功能。
5、操作簡單,安裝調試和維修保養方便。
六、主要技術指標
1. 電動機定子電流:下降10%~20%
2. 電動機功率因數:達到0.95以上
3. 電動機繞組溫升:下降10%
4. 電動機無功損耗:下降60%
5. 防護等級:IP20  IP30
七、使用環境條件

海拔高度 2000



溫度 -100C~+400C
相對濕度 不高于90%(250C)
通風要求 進相器柜體上方500mm內不得有任何物體,如地溝屬封閉式,須將進相器柜體架空100mm
安全要求 安裝地點無火災及爆炸危險、無化學腐蝕及劇烈震動
供電電源 三相四線380V/220V±10%,AC50Hz
注: MP系列靜止式無環流進相器應滿足上表要求的使用條件,本公司還可提供適用于高原地區(海拔超過2000米)的靜止式進相器(但用戶須事先特別申明)。
八、外形圖及安裝尺寸
MP系列靜止式進相器外形示意圖如下:

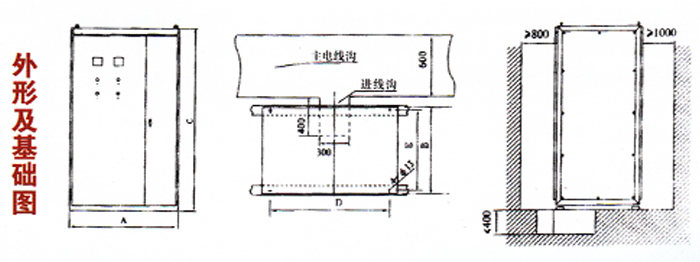

1)柜體安裝基礎圖(9):
MP系列靜止式無環流進相器安裝基礎圖

 MP系列靜止式無環流進相器外形尺寸表


注:隨著產品不斷更新換代,外形及安裝尺寸會有所變化,請以具體的產品為準。
八、訂貨須知
1、電動機參數:額定功率,額定電壓,轉子電流,轉子電壓,額定轉速,功率因數,效率。
2、電機運行柜(電機上端的開關柜)的電流互感器變比。
3、電動機拖動的負載。
4、其他其技術要求:柜體顏色、控制方式等等。
