產品名稱： MVP系列靜止式變負載進相器

產品類型：補償類

瀏覽次數：次

產品簡介：MVP 系列靜止式變負載進相器，是我公司專為大中型繞線式異步電機節能降耗設計的無功功率就地補償裝置，主要應用于突變式負載場合。

關于產品購買、技術維護等服務，歡迎致電!

電話：0710－2572368

傳真：0710－2760018

QQ：2427967001

電話：18271228725@139.COM

產品介紹

一、概述
在我國，電機所耗電能占整個工業用電的 60%～68%，電機等感性負載所引起的無功損耗是電網無功損耗的主要來源，而大中型繞線電機又是許多工礦 MVP 系列靜止式變負載進相器

企業的主要用電設備，因此，如何減少大中型繞線電機造成的無功損耗成為許多工業企業節能降耗的關鍵。
同時，由于這些電機所拖動的負載大多數并不是恒定的，負載變化十分復雜，并且有時還存在負載突變的情況，例如鋼廠的軋鋼機、穿孔機，木業的熱磨機，糖業的撕解機以及礦業的破碎機等。所以在這樣的工況下若采用電容進行無功補償，則很容易產生過補或補償不足的情況，因為電容補償只是對除電機之外的電網無功進行補償，減少電網上無功傳輸量，而對電機的電流、功率因數等運行參數并無任何改變，當電機負載發生變化時其補償量不能夠改變。并且電機電流的突變會導致電容使用可靠性大大降低甚至出現爆裂現象。如果采用普通靜止式進相器，也會存在過補或補償不足的現象，因為普通型進相器補償基本也是恒定的，甚至負載的太低或太高可能會導致無法正常使用。
國內外科研機構及相關企業一直將變負載工況下的無功補償作為技術難題進行攻關，但收效甚微。我公司根據多年來對無功補償?shù)难芯考皯?yīng)用，組織科研人員歷時兩年開發出了 MVP 系列靜止式變負載進相器，成功的解決了變負載工況下的無功補償難題。
MVP 系列靜止式變負載進相器，是我公司專為大中型繞線式異步電機節能降耗設計的無功功率就地補償裝置，主要應用于突變式負載場合，它除了具備普通靜止式進相器的功能以外，還能夠自動跟蹤電機負載變化情況，同時根據負載的變化情況自動調節相關補償參數，使其補償效果無論在何種負載狀況下始終保持在理想的補償狀態。
MVP 系列靜止式變負載進相器可廣泛適用于水泥、化工、木業、糖業、鋼鐵、冶金、礦山等行業中變負載場合繞線式異步電機的無功就地補償。
二、工作原理

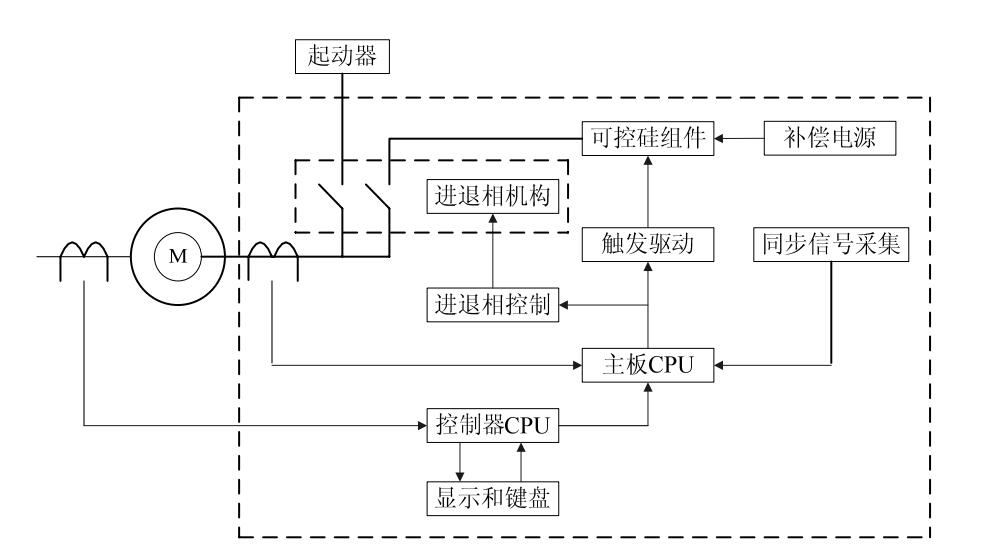

MVP 系列靜止式變負載進相器串接在電機轉子回路中，通過采集電機的運行電流、電壓信號判斷電機的運行狀態，并將此狀態信息與轉子電流傳感器采集到的轉子電流信號及工頻電壓提供的同步信號同時送入單片機進行處理，根據電機的運行狀態自動調整補償量，實現動態補償。適時發出的觸發指令并經過觸發板的放大，控制由 12 只晶閘管組成的交—－交變頻裝置，將工頻電源變?yōu)楹娃D(zhuǎn)子電流同頻率，并且相位超前的電勢疊加到電機轉子回路中，改變轉子電流與轉子電壓的相位關系，通過磁場進而改變電機定子電流與定子電壓的相位關系，減小功率因數角，最終使電機本身的功率因數得以提高，定子電流得以下降，達到對電機補償?shù)哪康摹?/span>

當電機在某一負載下運行時，其轉子電流為I2e、定子電流為I1e,向量圖如下所示:

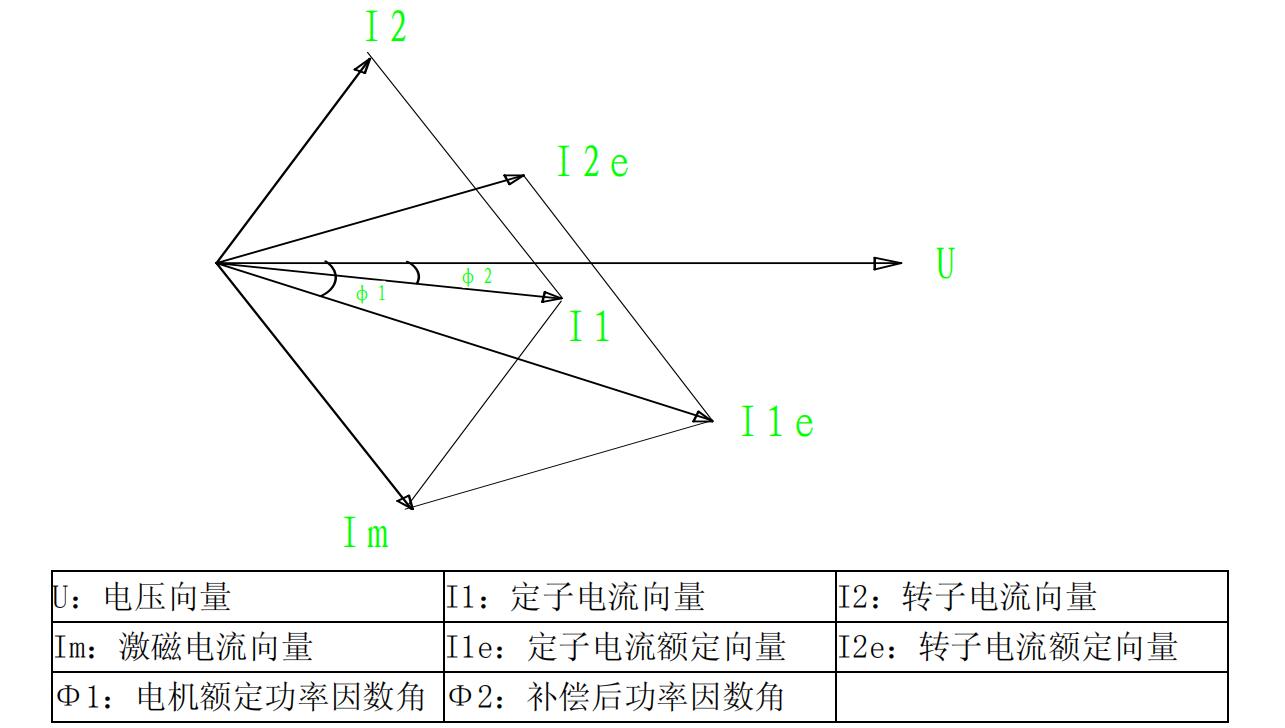

MVP 系列靜止式變負載進相器工作向量圖

從電機學我們知道，激磁電流 Im 由關系式 Im= I1e - I2e，從向量圖可得出 Im。當變負載進相器的電勢疊加在轉子回路后，轉子電流的相位變?yōu)閳D中的 I2。由于負載不變，激磁電流 Im 不變。此時的定子電流 I1 由關系式 I1=Im＋I2 從向量圖可得出 I1，如圖所示。從圖中可以看出 I1 的功率因數角和幅值都比I1e 小，說明電機的功率因數有所提高，定子電流有所下降。
由此可見 MVP 系列靜止式變負載進相器對電機的無功功率補償與電機定子側并聯電容器補償有本質的不同。電容補償和進相器補償?shù)脑韴D分別如下：
MVP 系列靜止式變負載進相器工作等效原理圖

圖中，將電機進行了等效簡化，Ｒ1、X1為電機定子等效電路的電阻和電感，Ｒ2、X2為電機轉子等效電路的電阻和電感，C為就地補償?shù)碾娙荩琔f為進相器的等效電路，M為電機的接線點。
可以看出：電容補償所起的作用是向電機提供無功功率，減少電機從電網中吸收的無功功率，從而減少電網的無功輸入，電網的功率因數得到提高。但是電機的無功消耗并沒有減少，電機定子電流及其功率因數沒有變化，即電機的運行狀況沒有任何變化。進相器的補償作用是在轉子回路中加入一個附加電源，改變轉子電流與轉子電壓的相位關系，通過磁場進而改變定子電流與定子電壓的相位關系，減少電機的無功消耗。這樣，電機的運行狀況發生了改變，定子電流減小，電網的功率因數因電機本身的功率因數提高而得到提高。另外，電機定子電流的減小降低了電機的銅損，提高了電機的效率，電機的溫升也隨著降低，過載能力相應提高，臺時產量提高，單耗下降。
三、性能特點
MVP 系列靜止式變負載進相器是大中型繞線式電機無功就地補償?shù)母呖萍籍a(chǎn)品，適用于各行業 75～6000KW 繞線式異步電動機。MVP 系列靜止式變負載進相器的優良性能主要表現在以下幾個方面：
●   突破性地解決了變負載電機就地補償?shù)碾y題，填補了國內這一領域的技術和產品空白。
●   采用先進的交—交變頻技術和微機控制技術，可靠性高。
●   可使電機功率因數提高到 0.95～0.99 之間的范圍，無功功率降低 60%以上。
●   降低電機定子電流 10%～20%，降低線損、銅損 20%-30%。
●   電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。
●   補償性能遠優于電容補償：不只是提高了線路的功率因數，更重要的是提高了電機本身的功率因數。
●   綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果最佳；無轉動部件，因而適應環境的能力更強。
●   變負載工況下的補償性能遠優于普通靜止式進相器：采用雙 CPU 控制，可適時根據負載變化調整相關參數，達到動態補償?shù)哪康模构β室驍?shù)始終處于最優狀態。
●   友好人機界面，操作簡單，具有全面、可靠的故障自動保護功能，維修保養不影響生產。
四、技術參數
1、性能指標
●   可使電機功率因數達到 0.95 以上（或提高 20％以上）；
●   電機定子電流下降 10％～20％；
●   電機繞組溫升下降 10％以上； 2、基本參數

適用標準	裝有電子器件的電控設備 GB3797-1989
額定電壓	三相交流 380V＋10％
控制電源	需外部提供三相四線電源
頻率	50Hz＋2%
適配電機	電機功率為 75KW～10000KW 大中型繞線式異步電動機
結構形式	柜式
保護等級	IP20、IP30
環境溫度	－40℃ ～＋50℃
相對濕度	不超過 90％
工作高度	不高于 2000mm（海拔 2000mm 以上的可根據具體工況特殊設計）
通風條件	進相器柜體上方 500mm 內不得有任何物體；如地溝屬封閉式，須將進相器柜體架空 100mm
安全要求	安裝地點應無火災、爆炸危險，無化學腐蝕及劇烈振動

3、工作電源
MVP 系列靜止式變負載進相器需要外部提供三相四線電源，具體容量如下：

型號規格	轉子電流（KA）	電源容量	電纜截面積
MVP-□/0.5 型	<0.5	16A	4mm2
MVP-□/0.6 型	<0.6	20A	6mm2
MVP-□/0.8 型	<0.8	25A	6mm2
MVP-□/1.0 型	<1.0	32A	10mm2
MVP-□/1.2型	<1.2	40A	10mm2
MVP-□/1.6 型	<1.6	63A	16mm2
MVP-□/3.0 型	<3.0	100A	25-35mm2

五、選型方法
5.1 型號說明

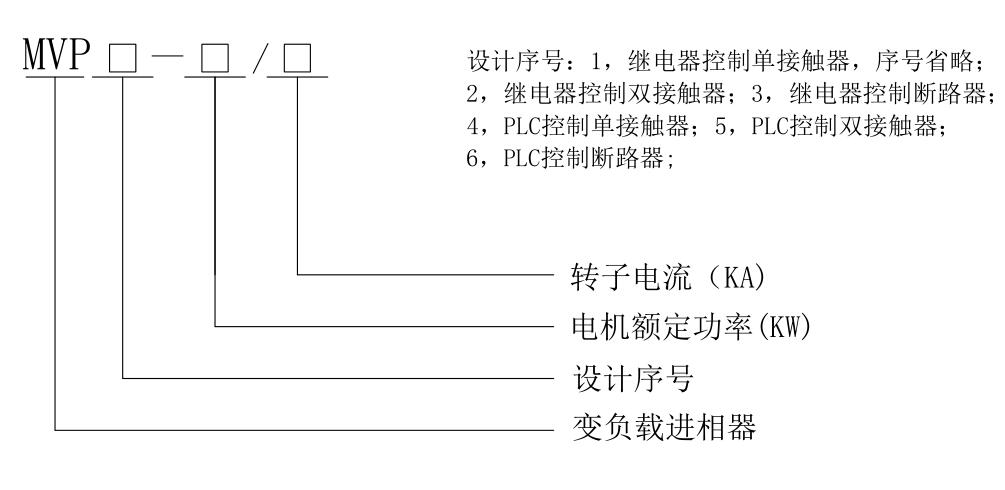

MVP 系列靜止式變負載進相器型號說明

5.2 型號一覽表

進相器型號	適配電機參數
進相器型號	額定轉子電流（A）	額定功率（KW）
MVP-□/0.5 型	≤420	≤245
MVP-□/0.6 型	420～560	245～570
MVP-□/0.8 型	560～750	570～1250
MVP-□/1.0 型	800～900	1250～2500
MVP-□/1.2型	900～1100	1250～2500
MVP-□/1.6 型	1100～1500	2500～4000
MVP-□/3.0 型	1500～2500	4000～6000

六、安裝尺寸及接線圖
6.1 安裝示意圖及外形尺寸

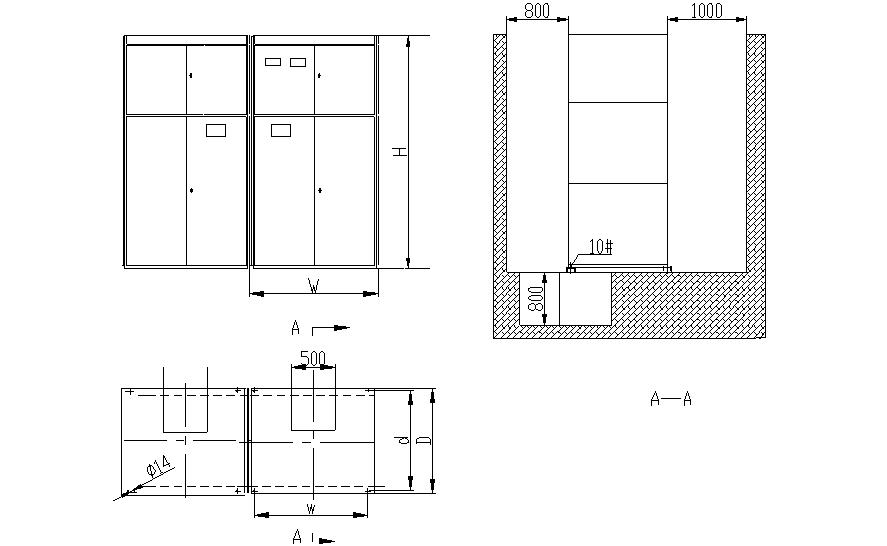

MVP 系列靜止式變負載進相器安裝基礎圖

注意
☆ 設備必須安全可靠牢固地安裝。

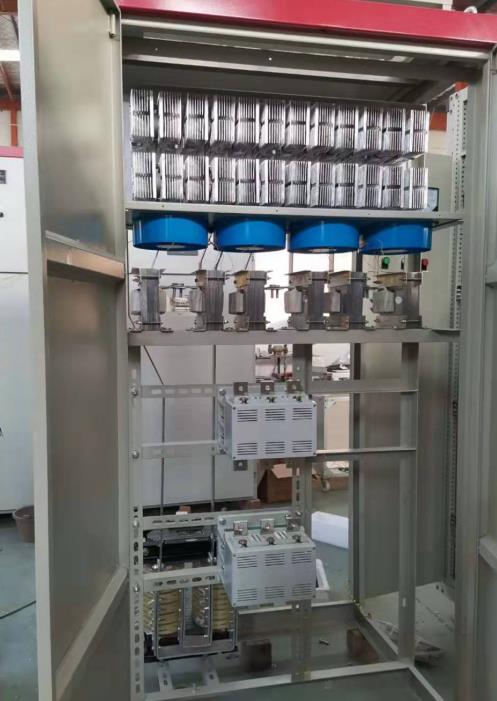

☆ 使用前，請確認設備接地端子是否按國家電氣安全規定和其它有關標準，正確、可靠的接地。 MVP變負載進相器

☆ 為防止意外事故發生，接地端子必須可靠地接地，否則可能會有觸電情況發生。
6.2 接線示意圖及注意事項
MVP 系列靜止式變負載進相器應按照下圖所示的接線方式正確地連接。
注意
盡量減少電磁接觸器及繼電器等干擾源與進相器近距離接觸。
主回路配線時，配線線徑規格的選擇，必須依照國家電工安全規定進行配線。
電機的容量及轉子電流不應大于進相器的額定容量。
設備接線應先接內部控制線路再接通電源。
設備通電后，請勿接觸內部線路板及其元器件，以免觸電。
設備停機關斷電源后，請勿立即觸摸機內電路板及任何零部件。
七、基本維護
1、要經常檢查進相器冷卻風機是否停轉，若停轉則及時退相，檢修或更換風機，以免燒壞晶閘管。
2、要定期檢修進相器內的兩個大接觸器的觸頭，以延長接觸器的使用壽命，保障進相器及電機安全運行。
3、要定期吹掃、清理進相器內的灰塵，以免過多的積灰影響進相器內晶閘管和變壓器的正常散熱以及控制單元的正常工作。尤其在進相器停用一段時間又重新起用時，必須清理。
八、品質保證
本產品的品質保證按如下條例辦理：
1、本產品的保修期為購買后 12 個月，但不超過銘牌記載的制造日期后的 16 個月內。但是，由于下述原因引起的故障，即使在保修期內，亦屬有償修理。
● 不正確的操作或未經允許自行修理及改造所引起的問題。
● 超出標準規范要求使用造成的問題。
● 購買后跌損或野蠻搬運造成的損壞。
● 因在不符合本說明書要求的環境下使用所引起的器件老化或故障。
● 由于地震、火災、風水災害、雷擊、異常電壓或其它自然災害或與災害相伴的原因所引起的故障。
2、無論何時、何地使用的本公司品牌的產品，均享受終生技術支持和有償服務。
本公司在全國各地的銷售、生產、代理機構均可對本產品提供售后服務。對于發生故障的產品，本公司有權委托他人負責保修等事宜。
3、關于免除責任事宜
● 對于違反本說明書的規定使用本產品而產生或誘發的責任，本公司不能承擔。
● 對于本產品故障所致貴方受到的損失或波及性、繼發性損害，本公司不負責賠償。
九、訂貨須知
訂貨時請向制造商提供如下資料：
● 電動機型號、額定功率、定子電流、定子電壓、轉子電流、轉子電壓、額定功率因數 COSФ,電動機控制柜電流互感器變比；
● 柜體表面顏色；
● 根據用戶需要，可配套提供本公司高、低壓開關柜、MWLS 系列液體電阻起動；
● 若用戶有特殊要求，請與我公司協商訂貨。
