產品名稱：MSP系列液態軟起動柜極板

產品類型：電氣配件

瀏覽次數：次

產品簡介：MSP系列液態軟起動柜極板是液態軟起動柜水電阻重要組成部分之一，極板分上下兩部分，上部分稱為“動極板，下部分稱為“定極板。

關于產品購買、技術維護等服務，歡迎致電!

電話：0710－2572368

傳真：0710－2760018

QQ：2427967001

電話：18271228725@139.COM

產品介紹

二、極板制作工藝

1、材料：動、定極板均采用紫銅板加工。
2、電極的制作使用的是氣焊法（氧焊）。
所用的設備：氧氣鋼瓶、乙炔鋼瓶、減壓器（氧氣表）、焊炬。
焊條選擇，一般為2-3mm黃銅焊條。
3、下料加工
1）下料制作時嚴格按設計尺寸下料，按圖紙要求保證公差。
2）料厚≥5mm時，必須打50－55度的焊接坡口；料厚＜4mm則不需要。
3）對焊接工件整理、校平、打磨。板面應去除污物，無折裂現象。
4、 電極焊接
4.1  焊矩點燃與關閉
點燃時先開氧氣開關，后開乙炔，關閉時先關乙炔后關氧氣。
4.2  焊接中出現回火故障時，應立即關掉乙炔，再關氧氣，稍停一下，再打開氧氣吹去焊矩內的碳質，再打開乙炔重新點火。
4.3  氣焊火焰采用中性焰，一般要求氧氣和乙炔比例為1：1.2 。
4.4  運條方法易采用由右向左運動的左焊法。
4.5  銅焊時允許使用硼砂。
4.6  在更換焊條或焊接因回火等原因而中斷，形成接頭，接頭時應先用火焰將熔池周圍加熱，使原熔池充分熔化后再加入熔絲以得到質量好、組織致密的接頭。
4.7  收尾時應減小焊炬與工件間夾角，同時增加焊接速度和加大焊絲可防止供給量、熔池擴大，得到平滑的收尾。
4.8  極板焊接既要考慮牢固，還要講究導電性能，因此，屬主導電的部位應全焊。
5   電極焊接要求和處理
1） 電極焊接牢固，無燒孔，無毛刺，無焊瘤。
2） 焊道均勻美觀，無燒穿、虛焊、咬邊等缺陷，焊接結構牢固，焊接處的銅截面大于電極板的導
電面積。
3） 極桿焊接應有足夠的強度，安裝后機械運動時不幌動、變形。
4） 板面和固定螺栓位置外作搪錫處理，翻砂鑄造件應無氣孔、沙眼。

三、      外形參考圖

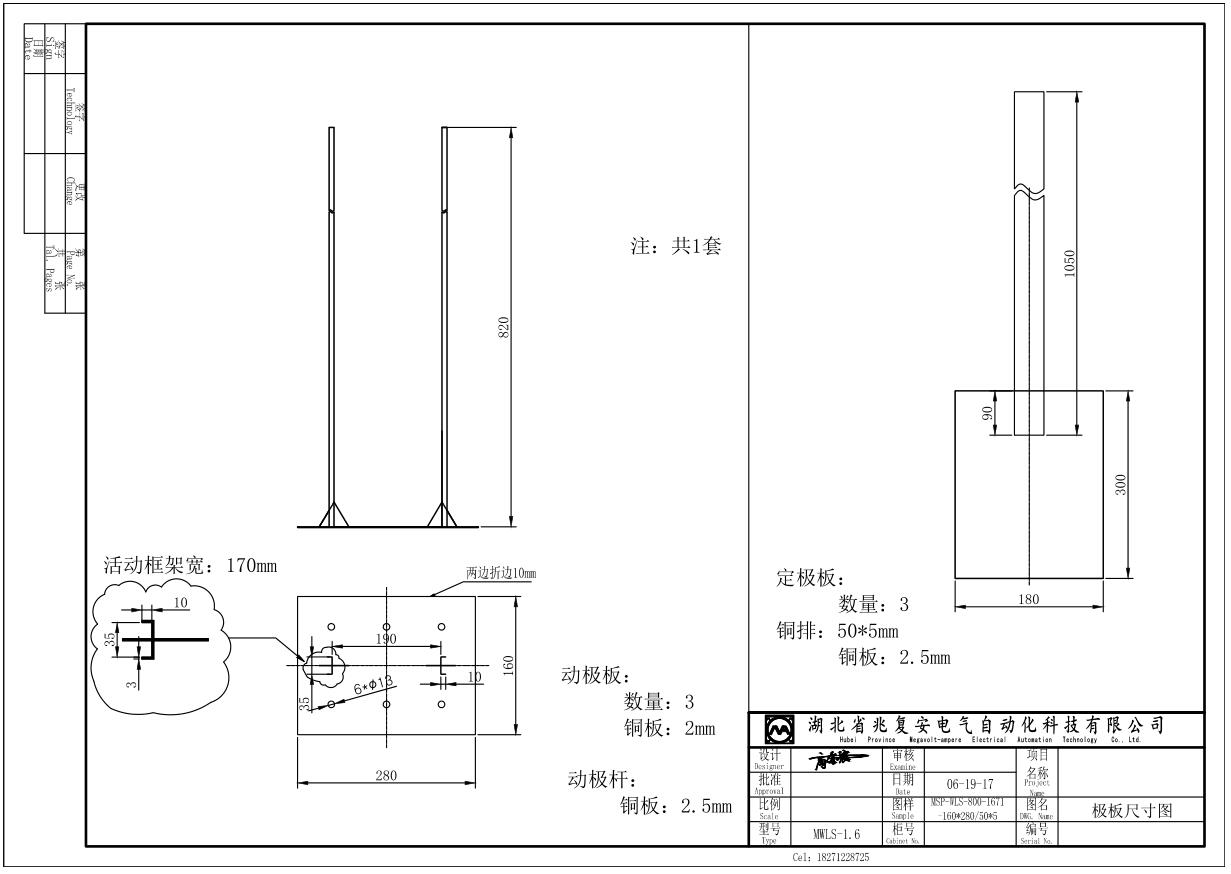

1、繞線起動柜極板MSP-WLS

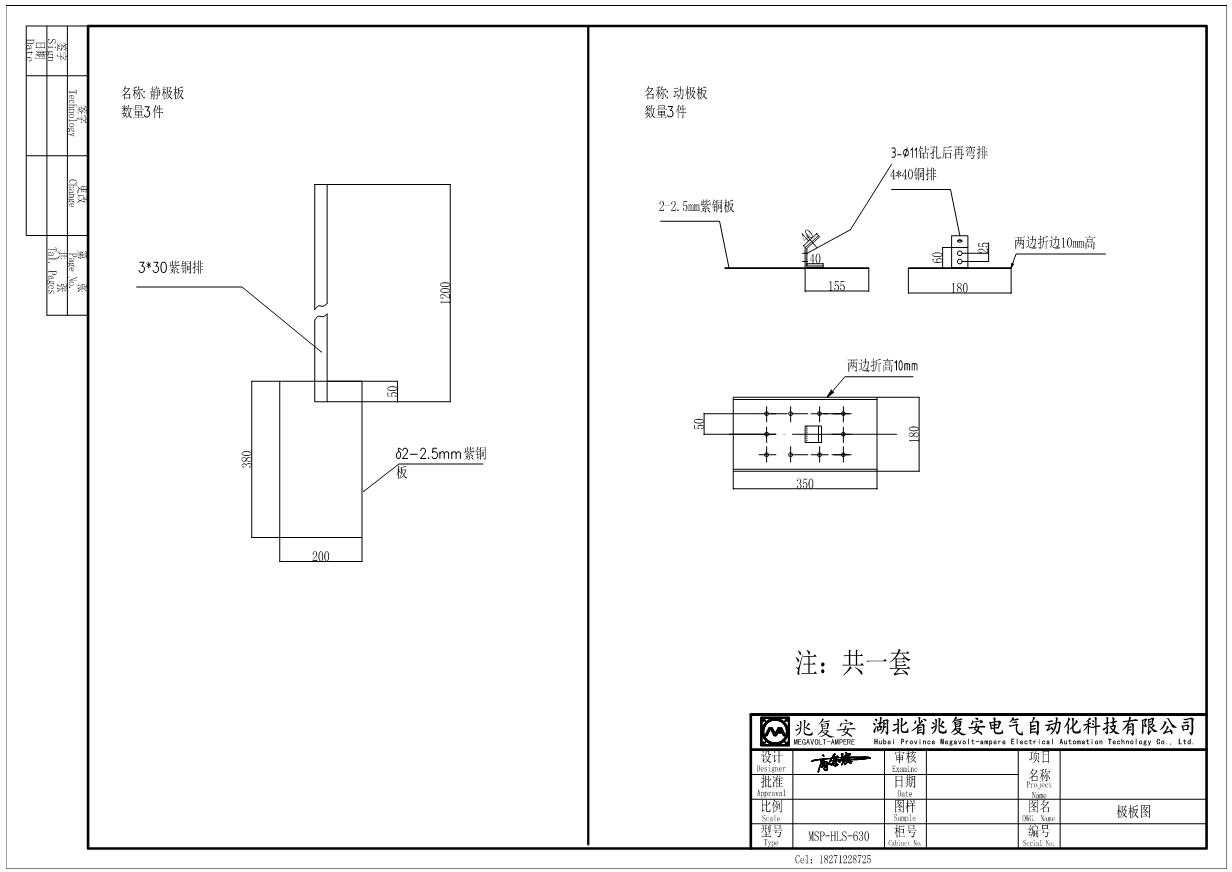

2、高壓起動柜極板MSP-HLS

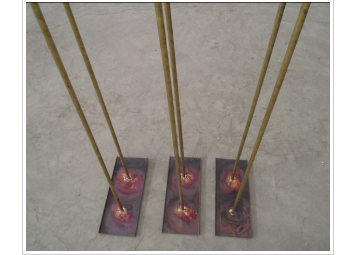

四、      實物圖

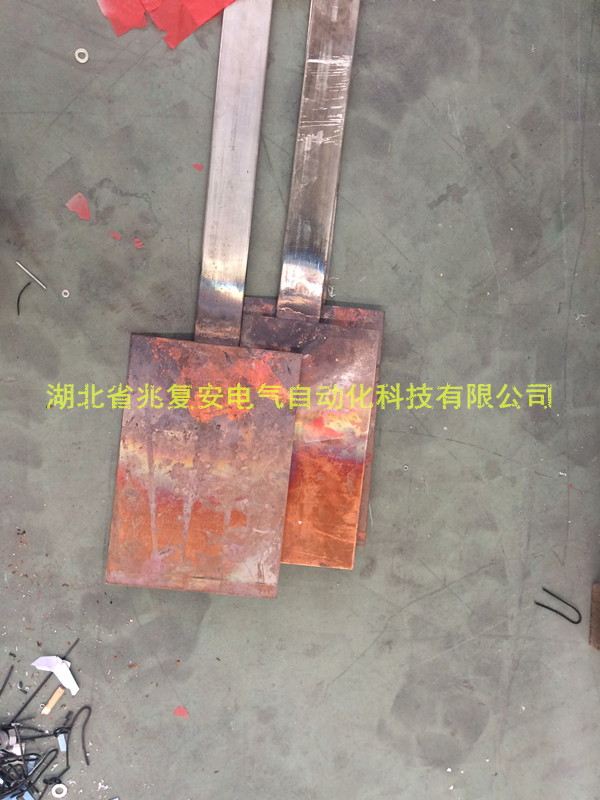

1、    繞線起動柜極板MSP-WLS

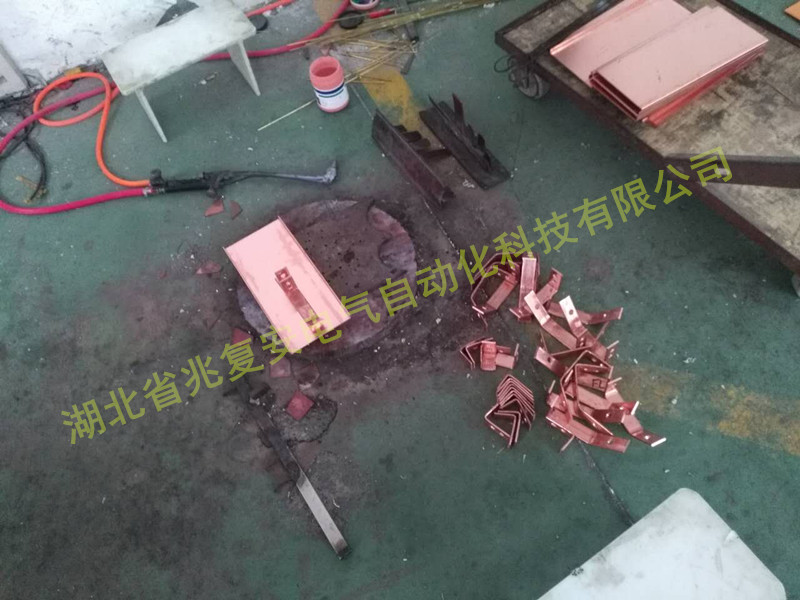

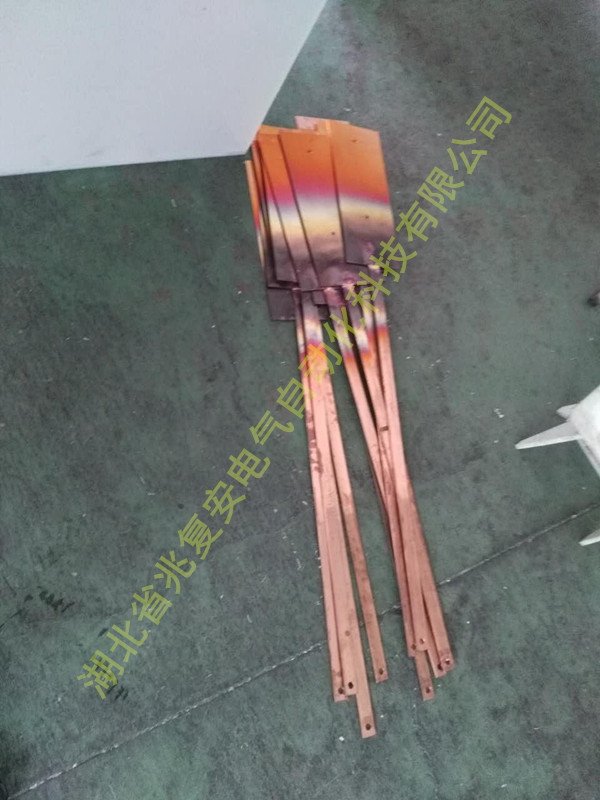

2、    高壓起動柜極板MSP-HLS

五、      訂貨須知

1. 訂貨的時候多拍一些圖片給我看，結構復雜我們可以派人現象測量繪圖；
2. 一些非專業廠家為了考慮成本有鋁排或鐵質材料焊接極板，這是覺得不允許的，鋁排極板容易燒壞，鐵質在電氣規程中是不能作為導體材料的。
3. 有些廠家極板未配絕緣套管，這是不行的，一定要配絕緣套管，否則起動過程中會產出拉弧現場。
